Zeměměřické a astronomické přístroje používané na území ČR od 16. do konce 20. století
Gi - B 1
Název výrobce uvedený na přístroji
- MOM Budapest Gi-B 1
- typ přístroje - přesný gyroteodolit
- gyroteodolit sestává z vteřinového teodolitu Tb-1 a setrvačníkové části
- pro přípravu (orientaci) slouží samostatná buzola (nebyla zapůjčena)

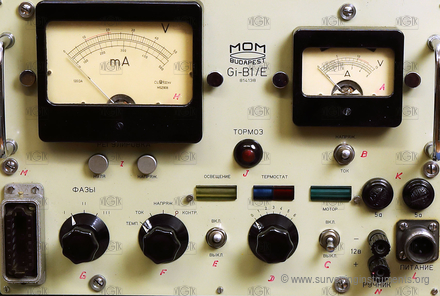

- pro provoz generátor, kabely a baterie 12 V
- speciální stativ, příslušenství
- přesnost určení azimutu 20", doba měření až 1 h
- civilní (metro, tunely) i vojenské použití pro orientace speciálních sítí
- dobrý
- VÚGTK: S0235
- Vlastník: Národní technické muzeum
- Výrobce: MOM
- Vyrobeno: 28.02.1966
- Délka: 250 mm
- Šířka: 250 mm
- Výška: 520 mm
- Hmotnost: 20000 g
- S/N: 842081
- ryskový kříž:
-
- typ dalekohledu: prokladný jedním koncem
- připojení ke stativu: speciální
- typ ustanovky: hrubá na osu
- kompenzátor: ne
- použité jednotky: ° ' "
- možnost určení převýšení: ano
- typ dálkoměru: optický
- konstrukce dálkoměru: integrovaný
- obraz v dalekohledu: převrácený
- proměnná délka dalekohledu: ne
- délka dalekohledu se zasunutým okulárem: 175 mm
- průměr objektivu: 45 mm
- minimální vzdálenost zaostření dalekohledu: 1800 mm
- zvětšení dalekohledu: 30
- provedení centrovače: není
- buzola: samostatná
- provedení buzoly: celokruhová
- nejmenší dílek stupnice buzoly: 1
- hlavní odečítací pomůcka vodorovného kruhu: koincidenční mikrometr
- počet odečítacích pomůcek vodorovného kruhu: 1
- nejmenší dílek vodorovného kruhu: 1"
- nastavení nulového čtení na vodorovném kruhu: pastorek
- svislý kruh: ano
- segment výškového kruhu: ne
- hlavní odečítací pomůcky svislého kruhu: koincidenční mikrometr
- počet odečítacích pomůcek (segmentu) svislého kruhu: 1
- nejmenší dílek (segmentu) svislého kruhu: 1"
- křížová libela: ne
- délka bubliny (křížové) libely rovnoběžné se záměrou: 20 mm
- délka (křížové) libely kolmé na záměru: 55 mm
- délka bubliny (křížové) libely kolmé na záměru: 20 mm
- nivelační libela: ne
- sázecí libela: ne
- indexová libela: ano
- citlivost alhidádové libely (plate level): 16 "
- citlivost indexové libely: 20 "
- určeno pro práce: speciální
