Zeměměřické a astronomické přístroje používané na území ČR od 16. do konce 20. století

KR

Název výrobce uvedený na přístroji

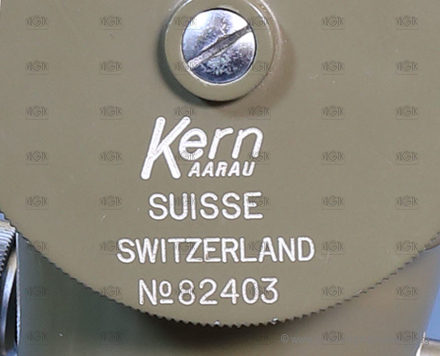

  • Kern Suisse Switzerland

Konstrukční zajímavosti

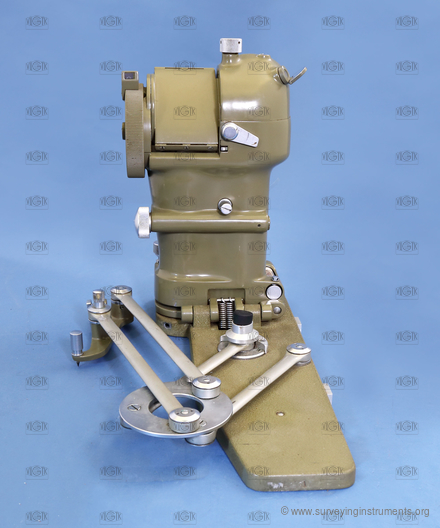

  • typ přístroje - eklimetr s diagramovým tachymetrem
  • lomený krátký dalekohled s hranolem
  • stálý sklon okuláru pro pohodlnou obsluhu
  • vodorovná poloha záměrné osy signalizována mechanickou západkou

Informace o používání přístroje
  • určeno pro mapování stolem  ve středních měřítkách
  • vysokoškolská výuka na fakultě stavební ČVUT v Praze
  • v 60. lech 20. stol. používán v čs. armádě při revizi fotogrammetrického mapování

Informace o stavu přístroje
  • funkční

  • VÚGTK: S0240
  • Vlastník: České vysoké učení technické v Praze - Stavební fakulta
  • Výrobce: Kern
  • Vyrobeno: 01.01.1965
  • Délka: 292 mm
  • Šířka: 128 mm
  • Výška: 206 mm
  • Hmotnost: 3140 g
  • S/N: 82403

  • ryskový kříž:
  • NK_048
  • typ dalekohledu: speciální
  • připojení ke stativu: N/A
  • typ ustanovky: hrubá na osu
  • kompenzátor: ne
  • typ dálkoměru: optomechanický
  • konstrukce dálkoměru: integrovaný
  • autoredukce délek: ano
  • obraz v dalekohledu: vzpříměný
  • proměnná délka dalekohledu: ne
  • průměr objektivu: 44 mm
  • minimální vzdálenost zaostření dalekohledu: 2800 mm
  • zvětšení dalekohledu: 25
  • provedení centrovače: není
  • buzola: není
  • svislý kruh: ano
  • hlavní odečítací pomůcky svislého kruhu: index
  • počet odečítacích pomůcek (segmentu) svislého kruhu: 1
  • křížová libela: ano
  • délka (křížové) libely rovnoběžné se záměrou: 54 mm
  • délka bubliny (křížové) libely rovnoběžné se záměrou: 8 mm
  • délka (křížové) libely kolmé na záměru: 54 mm
  • délka bubliny (křížové) libely kolmé na záměru: 8 mm
  • indexová libela: ne
  • nivelační libela: ne
  • sázecí libela: ne
  • citlivost alhidádové libely (plate level): 90 "
  • určeno pro práce: běžné
