Zeměměřické a astronomické přístroje používané na území ČR od 16. do konce 20. století

tachymetr – J. & J. Frič

Název výrobce uvedený na přístroji

Konstrukční zajímavosti
  • možnost rektifikace klopné osy
  • upevnění na stativ dvojitým středovým šroubem

Informace o používání přístroje

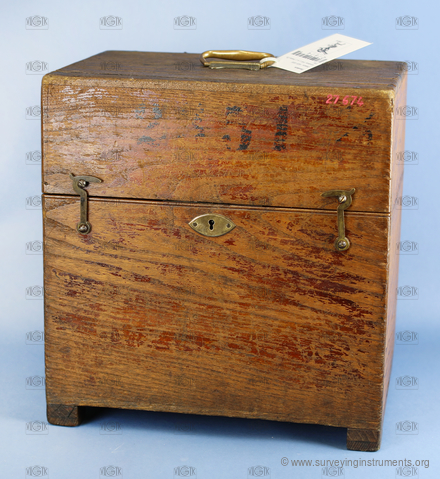

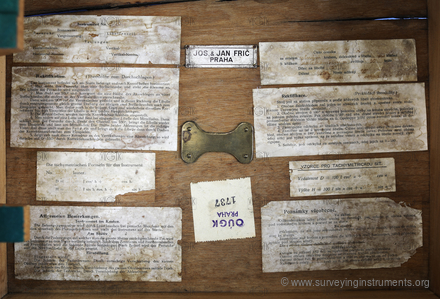

  • původní vlastník OÚGK Praha evidenční č. 1737 (uvedeno ve víku přepravní bedny)

Informace o stavu přístroje
  • nejsou mikroskopy vodorovného kruhu
  • u výškového kruhu schází jedna lupa
  • poškozený nitkový kříž (střední vlákno)

  • VÚGTK: S0042
  • Vlastník: Národní technické muzeum
  • Výrobce: J. & J. Frič
  • Vyrobeno: 01.01.1925
  • Délka: 270 mm
  • Šířka: 207 mm
  • Výška: 350 mm
  • Hmotnost: 6150 g
  • S/N: 2351

  • ryskový kříž:
  • NK_002
  • typ dalekohledu: prokladný jedním koncem
  • připojení ke stativu: speciální
  • typ ustanovky: hrubá na osu
  • kompenzátor: ne
  • použité jednotky: ° ' "
  • typ dálkoměru: optický
  • konstrukce dálkoměru: integrovaný
  • autoredukce délek: ne
  • obraz v dalekohledu: převrácený
  • proměnná délka dalekohledu: ano
  • délka dalekohledu se zasunutým okulárem: 265 mm
  • délka dalekohledu s vysunutým okulárem: 300 mm
  • průměr objektivu: 40 mm
  • minimální vzdálenost zaostření dalekohledu: 2700 mm
  • zvětšení dalekohledu: 28
  • provedení centrovače: není
  • buzola: není
  • průměr vodorovného kruhu: 150 mm
  • hlavní odečítací pomůcka vodorovného kruhu: čtecí mikroskop
  • počet odečítacích pomůcek vodorovného kruhu: 2
  • nejmenší dílek vodorovného kruhu: 20"
  • nastavení nulového čtení na vodorovném kruhu: repetiční
  • svislý kruh: ano
  • průměr svislého kruhu: 125 mm
  • hlavní odečítací pomůcky svislého kruhu: vernier
  • počet odečítacích pomůcek (segmentu) svislého kruhu: 2
  • nejmenší dílek (segmentu) svislého kruhu: 20"
  • křížová libela: ano
  • délka (křížové) libely rovnoběžné se záměrou: 70 mm
  • délka bubliny (křížové) libely rovnoběžné se záměrou: 11 mm
  • délka (křížové) libely kolmé na záměru: 70 mm
  • délka bubliny (křížové) libely kolmé na záměru: 12 mm
  • indexová libela: ne
  • nivelační libela: ano
  • délka nivelační libely: 85 mm
  • délka bubliny nivelační libely: 18 mm
  • sázecí libela: ne
  • citlivost sázecí / nivelační libely: 20 "
  • citlivost alhidádové libely (plate level): 60 "
  • určeno pro práce: běžné
