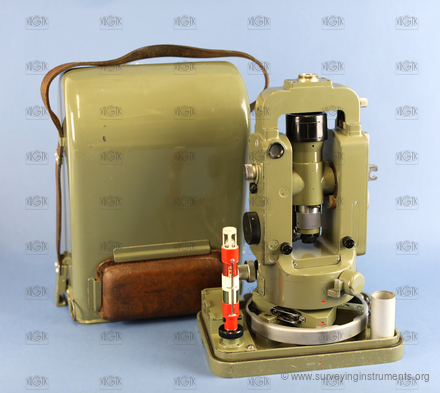

Zeměměřické a astronomické přístroje používané na území ČR od 16. do konce 20. století

T1c

Název výrobce uvedený na přístroji
  • MEOPTA PRAHA

Konstrukční zajímavosti
  • hranolové sledování indexové libely
  • skleněné kruhy
  • čtení jednoduchým optickým mikrometrem
  • limbus na postrk (jednoosý s pastorkem)
  • vestavěný magnetický usměrňovač
  • v příslušenství svíticí tříbarevný signál

Informace o stavu přístroje

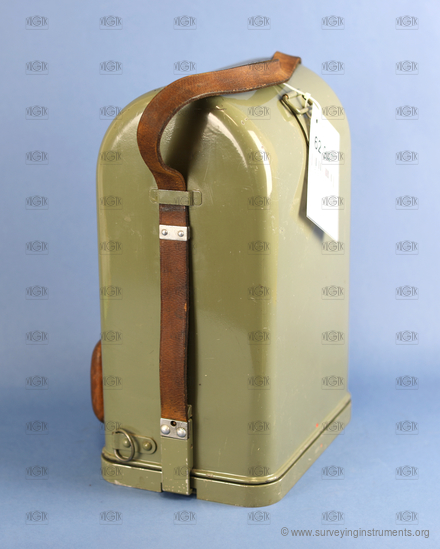

  • v poklopu plechového pouzdra je uloženo bateriové elektrické osvětlení
  • znečištěný optický mikrometr, údaje dohledány v dokumentaci
  • stržená ustanovka vodorovného kruhu

  • VÚGTK: S0047
  • Vlastník: Národní technické muzeum
  • Výrobce: Meopta
  • Vyrobeno: 01.01.1960
  • Délka: 170 mm
  • Šířka: 170 mm
  • Výška: 337 mm
  • Hmotnost: 5260 g
  • S/N: 0072

  • ryskový kříž:
  • NK_020
  • typ dalekohledu: prokladný jedním koncem
  • připojení ke stativu: deskový s pérovou podložkou
  • typ ustanovky: hrubá na osu
  • kompenzátor: ne
  • použité jednotky: gon
  • možnost určení převýšení: ano
  • typ dálkoměru: optický
  • konstrukce dálkoměru: integrovaný
  • obraz v dalekohledu: převrácený
  • proměnná délka dalekohledu: ne
  • délka dalekohledu se zasunutým okulárem: 162 mm
  • průměr objektivu: 50 mm
  • minimální vzdálenost zaostření dalekohledu: 3500 mm
  • zvětšení dalekohledu: 28
  • provedení centrovače: není
  • buzola: vestavěná
  • provedení buzoly: usměrňovač
  • hlavní odečítací pomůcka vodorovného kruhu: optický mikrometr
  • počet odečítacích pomůcek vodorovného kruhu: 1
  • nejmenší dílek vodorovného kruhu: 10 mgon
  • nastavení nulového čtení na vodorovném kruhu: pastorek
  • svislý kruh: ano
  • segment výškového kruhu: ne
  • hlavní odečítací pomůcky svislého kruhu: optický mikrometr
  • počet odečítacích pomůcek (segmentu) svislého kruhu: 1
  • nejmenší dílek (segmentu) svislého kruhu: 10 mgon
  • křížová libela: ne
  • délka (křížové) libely kolmé na záměru: 45 mm
  • délka bubliny (křížové) libely kolmé na záměru: 20 mm
  • nivelační libela: ne
  • sázecí libela: ne
  • indexová libela: ano
  • citlivost alhidádové libely (plate level): 40 "
  • určeno pro práce: běžné
