tachymetr – J. & J. Frič

Název výrobce uvedený na přístroji
  • Josef & Jan Frič

Konstrukční zajímavosti
  • typické plastové hlavy šroubů a ustanovek

Informace o používání přístroje
  • datace na štítku bedny 1930-1935

Informace o stavu přístroje
  • alhidádová libela kolmá na záměru je vadná - nemá bublinu
  • částečné příslušenství
  • zachovalý
  • zatuhlý
  • nefunkční svislý kruh

  • VÚGTK: S0053
  • Vlastník: Národní technické muzeum
  • Výrobce: J. & J. Frič
  • Vyrobeno: 01.01.1933
  • Délka: 258 mm
  • Šířka: 165 mm
  • Výška: 327 mm
  • Hmotnost: 6400 g
  • S/N: 5819

  • ryskový kříž:
  • NK_004
  • typ dalekohledu: prokladný jedním koncem
  • připojení ke stativu: deskový s pérovou podložkou
  • typ ustanovky: hrubá na obvod
  • kompenzátor: ne
  • použité jednotky: ° ' "
  • typ dálkoměru: optický
  • konstrukce dálkoměru: integrovaný
  • autoredukce délek: ne
  • obraz v dalekohledu: převrácený
  • proměnná délka dalekohledu: ne
  • délka dalekohledu se zasunutým okulárem: 255 mm
  • průměr objektivu: 45 mm
  • minimální vzdálenost zaostření dalekohledu: 4800 mm
  • zvětšení dalekohledu: 25
  • provedení centrovače: není
  • buzola: není
  • průměr vodorovného kruhu: 150 mm

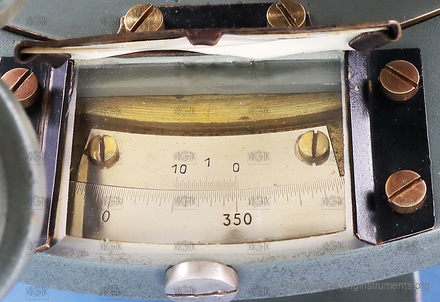

  • hlavní odečítací pomůcka vodorovného kruhu: vernier
  • počet odečítacích pomůcek vodorovného kruhu: 2
  • nejmenší dílek vodorovného kruhu: 20"
  • nastavení nulového čtení na vodorovném kruhu: svora
  • svislý kruh: ano
  • segment výškového kruhu: ne
  • průměr svislého kruhu: 125 mm
  • hlavní odečítací pomůcky svislého kruhu: vernier
  • počet odečítacích pomůcek (segmentu) svislého kruhu: 2
  • nejmenší dílek (segmentu) svislého kruhu: 20"
  • křížová libela: ano
  • délka (křížové) libely rovnoběžné se záměrou: 70 mm
  • délka bubliny (křížové) libely rovnoběžné se záměrou: 17 mm
  • délka (křížové) libely kolmé na záměru: 70 mm
  • indexová libela: ne
  • nivelační libela: ano
  • délka nivelační libely: 85 mm
  • délka bubliny nivelační libely: 25 mm
  • sázecí libela: ne
  • citlivost sázecí / nivelační libely: 20 "
  • citlivost alhidádové libely (plate level): 60" "
  • určeno pro práce: běžné
