Zeměměřické a astronomické přístroje používané na území ČR od 16. do konce 20. století
T2

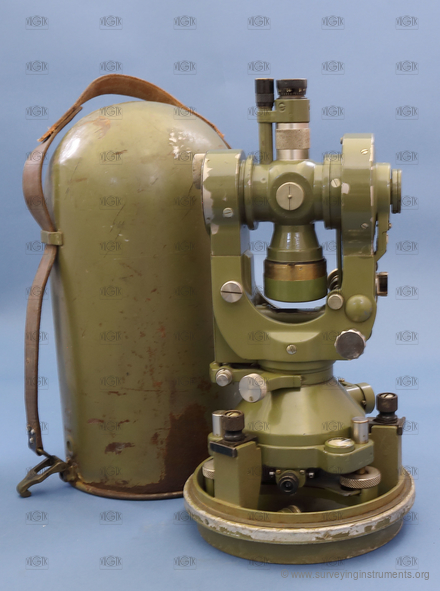

Název výrobce uvedený na přístroji
- WILD HEERBRUGG
- první typ firmy
- kruhy v krytu
- bublina indexové libely - půlený obraz
- vyráběn v letech 1937- 1955
- používán v Zeměměřickém ústavu Praha
- rozbitý kryt alhidádové libely
- VÚGTK: S0083
- Vlastník: nepublikován
- Výrobce: Wild Heerburgg
- Vyrobeno: 01.01.1950
- Délka: 144 mm
- Šířka: 140 mm
- Výška: 263 mm
- Hmotnost: 5490 g
- S/N: 19037
- ryskový kříž:
-
- typ dalekohledu: prokladný oběma konci
- připojení ke stativu: deskový s pérovou podložkou
- typ ustanovky: hrubá na osu
- kompenzátor: ne
- použité jednotky: gon
- možnost určení převýšení: ano
- typ dálkoměru: optický
- konstrukce dálkoměru: integrovaný
- obraz v dalekohledu: převrácený
- proměnná délka dalekohledu: ne
- délka dalekohledu se zasunutým okulárem: 145 mm
- průměr objektivu: 40 mm
- minimální vzdálenost zaostření dalekohledu: 1300 mm
- zvětšení dalekohledu: 28
- provedení centrovače: v těle přístroje
- buzola: není
- průměr vodorovného kruhu: 106 mm
- hlavní odečítací pomůcka vodorovného kruhu: koincidenční mikrometr
- počet odečítacích pomůcek vodorovného kruhu: 1
- nejmenší dílek vodorovného kruhu: 2"
- nastavení nulového čtení na vodorovném kruhu: pastorek
- svislý kruh: ano
- segment výškového kruhu: ne
- průměr svislého kruhu: 80 mm
- hlavní odečítací pomůcky svislého kruhu: koincidenční mikrometr
- počet odečítacích pomůcek (segmentu) svislého kruhu: 1
- nejmenší dílek (segmentu) svislého kruhu: 2"
- křížová libela: ne
- délka (křížové) libely kolmé na záměru: 56 mm
- délka bubliny (křížové) libely kolmé na záměru: 23 mm
- nivelační libela: ne
- sázecí libela: ne
- indexová libela: ano
- délka indexové libely: 44 mm
- citlivost alhidádové libely (plate level): 15 "
- určeno pro práce: přesné
