teodolit – J. & J. Frič
Popis
Název výrobce uvedený na přístroji
Josef & Jan Frič Praha
Konstrukční zajímavosti
typ přístroje - buzolní teodolit
vodorovný a svislý kruh v krytu
Informace o stavu přístroje
pootočený nitkový kříž
alhidádová libela - pouze dvě rysky - nelze určit citlivost
Základní údaje
VÚGTK:
S0093
Vlastník:
Národní technické muzeum
Výrobce:
J. & J. Frič
Vyrobeno:
01.01.1920
Délka:
250
mm
Šířka:
165
mm
Výška:
320
mm
Hmotnost:
4200
g
S/N:
4340
Technické parametry
ryskový kříž:
typ dalekohledu:
prokladný oběma konci
připojení ke stativu:
trojnožka s dvojitým šroubem
typ ustanovky:
hrubá na osu
kompenzátor:
ne
použité jednotky:
° ' "
možnost určení převýšení:
ano
typ dálkoměru:
optický
konstrukce dálkoměru:
integrovaný
obraz v dalekohledu:
převrácený
proměnná délka dalekohledu:
ano
délka dalekohledu se zasunutým okulárem:
245
mm
délka dalekohledu s vysunutým okulárem:
255
mm
průměr objektivu:
25
mm
minimální vzdálenost zaostření dalekohledu:
4300
mm
zvětšení dalekohledu:
25
provedení centrovače:
není

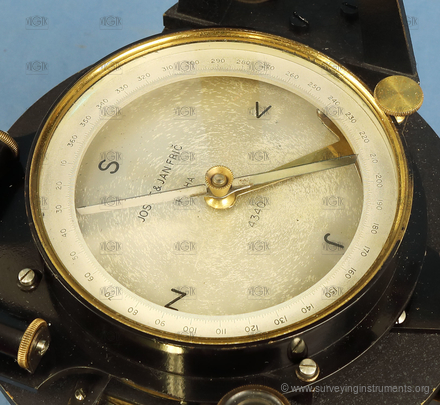

buzola:
nasazovací
provedení buzoly:
celokruhová
průměr buzoly:
95
mm
nejmenší dílek stupnice buzoly:
30'
průměr vodorovného kruhu:
140
mm

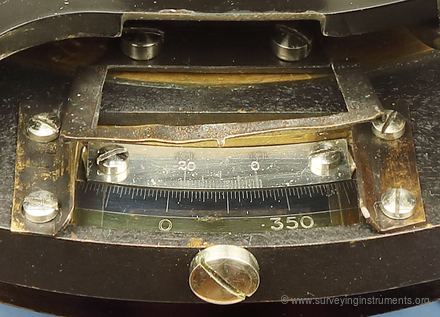

hlavní odečítací pomůcka vodorovného kruhu:
vernier
počet odečítacích pomůcek vodorovného kruhu:
1
nejmenší dílek vodorovného kruhu:
1'
nastavení nulového čtení na vodorovném kruhu:
nelze
svislý kruh:
ano
segment výškového kruhu:
ne
průměr svislého kruhu:
125
mm
hlavní odečítací pomůcky svislého kruhu:
vernier
počet odečítacích pomůcek (segmentu) svislého kruhu:
1
nejmenší dílek (segmentu) svislého kruhu:
1'
křížová libela:
ano
délka (křížové) libely rovnoběžné se záměrou:
40
mm
délka bubliny (křížové) libely rovnoběžné se záměrou:
7
mm
délka (křížové) libely kolmé na záměru:
40
mm
délka bubliny (křížové) libely kolmé na záměru:
6
mm
nivelační libela:
ano
délka nivelační libely:
75
mm
délka bubliny nivelační libely:
15
mm
sázecí libela:
ne
indexová libela:
ne
citlivost sázecí / nivelační libely:
30
"
