Tachymeter – Haase a Wilhelm
Beschreibung
Herstellerkennzeichnung
Ant Haase v Praze
Konstruktionsmerkmale
Information zum Verwendungszweck
Information zum Gerätezustand
Grundinformationen
VÚGTK:
S0099
Eigentümer:
Národní technické muzeum
Hersteller:
Haase a Wilhelm
Gemacht:
01.01.1890
Länge:
150
mm
Breite:
123
mm
Höhe:
251
mm
Gewicht:
2170
g
S/N:
Technische Parameter
Art des Fernrohrs:
Fernrohrlagenwechsel einseitig
Stativbefestigung:
Hülse
Art der Klemme:
Alhidadenklemmschraube
Kompensator:
Nein
Einheit:
° ' "
Gesichtsfeld des Fernrohrs:
umgekehrt
variable Fernrohrlänge:
Ja
Länge des Fernrohrs bei eingezogenem Okular:
457
mm
Länge des Fernrohrs bei ausgezogenem Okular:
463
mm
Objektivdurchmesser:
17
mm
kürzeste Zielweite:
7200
mm
Fernrohrvergrößerung:
7
Bauart des optischen Lotes:
nichts

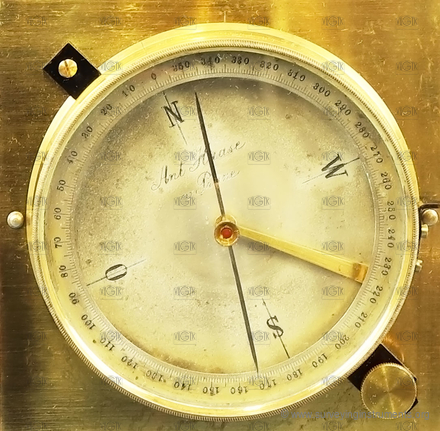

Bussole:
aufsetzbar
Bauart der Bussole:
Vollkreis
Bussolendurchmesser:
90
mm
kleinste Teilungsintervall der Bussole:
30'
Durchmesser des Horizontalkreises:
115
mm

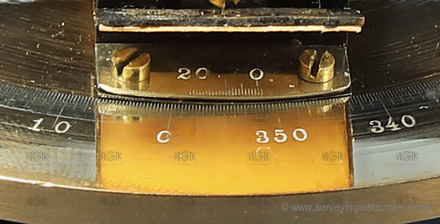

Ablesevorrichtung Horizontalkreis:
Nonius
Anzahl der Ablesevorrichtungen am Horizontalkreis:
1
kleinste Teilungsintervall des Horizontalkreises:
1'
Einstellen einer Anfangerichtung:
nichts
Vertikalkreis:
Nein

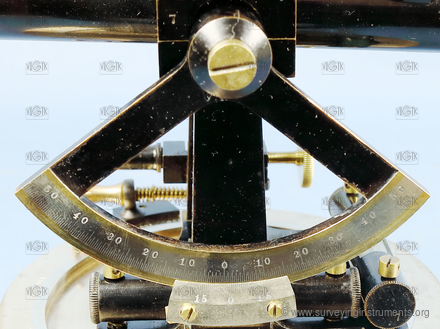

Vertikalkreissegment:
Ja
Bereich des Vertikalkreissegments:
+-50
Durchmesser des Vertikalkreises:
104
mm
Ablesevorrichtung Vertikalkreis:
Nonius
Anzahl der Ablesevorrichtungen am Vertikalkreis:
1
kleinste Teilungsintervall des Vertikalkreises:
1'
Kreuzlibelle:
Ja
Länge der Kreuzlibelle in Längsrichtung:
62
mm
Blasenlänge der Kreuzlibelle in Längsrichtung:
10
mm
Länge der Kreuzlibelle in Querrichtung:
62
mm
Blasenlänge der Kreuzlibelle in Querrichtung:
12
mm
Höhenindexlibelle:
Nein
Nivellierlibelle:
Ja
Länge der Nivellierlibelle:
78
mm
Blasenlänge der Nivellierlibelle:
15
mm
Setzlibelle:
Nein
Empfindlichkeit der Alhidadenlibelle:
50
"
Einsatzgebiet:
gemeinsames
