Zeměměřické a astronomické přístroje používané na území ČR od 16. do konce 20. století

tachymetr – Haase a Wilhelm

Typ přístroje
  • Buzolní tachymetr

Název výrobce uvedený na přístroji

  • Ant Haase v Praze

Konstrukční zajímavosti
  • buzola umístěna nad dalekohledem
  • ustanovka vodorovného kruhu je obvodová
  • ustanovka svislého kruhu je osová

Informace o stavu přístroje
  • chybí/nelze zaostřit nitkový kříž

  • VÚGTK: S0099
  • Vlastník: Národní technické muzeum
  • Výrobce: Haase a Wilhelm
  • Vyrobeno: 01.01.1890
  • Délka: 150 mm
  • Šířka: 123 mm
  • Výška: 251 mm
  • Hmotnost: 2170 g
  • S/N:

  • typ dalekohledu: prokladný jedním koncem
  • připojení ke stativu: tulejka
  • typ ustanovky: hrubá na obvod
  • kompenzátor: ne
  • použité jednotky: ° ' "
  • obraz v dalekohledu: převrácený
  • proměnná délka dalekohledu: ano
  • délka dalekohledu se zasunutým okulárem: 457 mm
  • délka dalekohledu s vysunutým okulárem: 463 mm
  • průměr objektivu: 17 mm
  • minimální vzdálenost zaostření dalekohledu: 7200 mm
  • zvětšení dalekohledu: 7
  • provedení centrovače: není

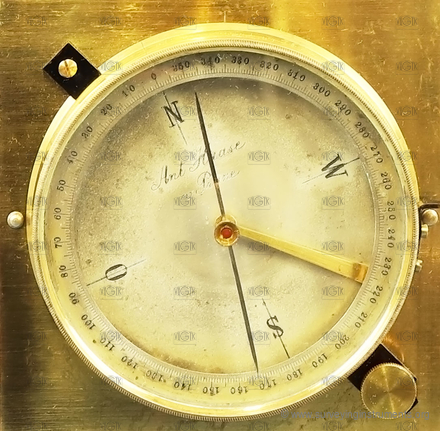

  • buzola: nasazovací
  • provedení buzoly: celokruhová
  • průměr buzoly: 90 mm
  • nejmenší dílek stupnice buzoly: 30'
  • průměr vodorovného kruhu: 115 mm

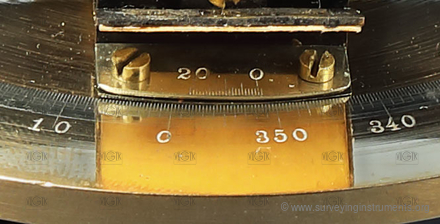

  • hlavní odečítací pomůcka vodorovného kruhu: vernier
  • počet odečítacích pomůcek vodorovného kruhu: 1
  • nejmenší dílek vodorovného kruhu: 1'
  • nastavení nulového čtení na vodorovném kruhu: nelze
  • svislý kruh: ne

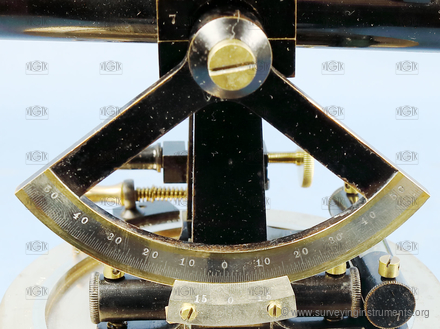

  • segment výškového kruhu: ano
  • rozsah segmentu výškového kruhu: +-50
  • průměr svislého kruhu: 104 mm
  • hlavní odečítací pomůcky svislého kruhu: vernier
  • počet odečítacích pomůcek (segmentu) svislého kruhu: 1
  • nejmenší dílek (segmentu) svislého kruhu: 1'
  • křížová libela: ano
  • délka (křížové) libely rovnoběžné se záměrou: 62 mm
  • délka bubliny (křížové) libely rovnoběžné se záměrou: 10 mm
  • délka (křížové) libely kolmé na záměru: 62 mm
  • délka bubliny (křížové) libely kolmé na záměru: 12 mm
  • indexová libela: ne
  • nivelační libela: ano
  • délka nivelační libely: 78 mm
  • délka bubliny nivelační libely: 15 mm
  • sázecí libela: ne
  • citlivost alhidádové libely (plate level): 50 "
  • určeno pro práce: běžné
