Teletop
Beschreibung
Herstellerkennzeichnung

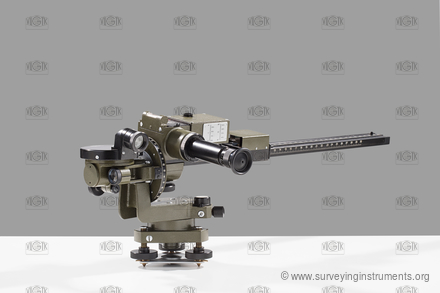

Carl Zeiss Jena Teletop 6x
Konstruktionsmerkmale
Information zum Verwendungszweck
Information zum Gerätezustand
Grundinformationen
VÚGTK:
S0100
Eigentümer:
Národní technické muzeum
Hersteller:
Carl Zeiss Jena
Gemacht:
01.01.1950
Länge:
530
mm
Breite:
204
mm
Höhe:
196
mm
Gewicht:
2190
g
S/N:
91497
Technische Parameter
Strichkreuz:
Art des Fernrohrs:
spezial
Stativbefestigung:
Tellerstativ mit Federunterlage
Art der Klemme:
Limbusklemmschraube
Kompensator:
Nein
Einheit:
° ' "
Art des Entfernungsmessers:
opto-mechanisch
Bauart des Entfenungsmessers:
integriert
Entfernungsmessbereich:
80
m
automatische Distanzreduktion:
Ja
Gesichtsfeld des Fernrohrs:
aufrecht
variable Fernrohrlänge:
Nein
Länge des Fernrohrs bei eingezogenem Okular:
170
mm
Objektivdurchmesser:
20
mm
Fernrohrvergrößerung:
6
Bauart des optischen Lotes:
nichts
Bussole:
eingebaut
Bauart der Bussole:
Vollkreis
Bussolendurchmesser:
70
mm
kleinste Teilungsintervall der Bussole:
1´
Ablesevorrichtung Horizontalkreis:
Index
Anzahl der Ablesevorrichtungen am Horizontalkreis:
1
Einstellen einer Anfangerichtung:
nichts
Vertikalkreis:
Nein
Vertikalkreissegment:
Ja
Bereich des Vertikalkreissegments:
+-40
Durchmesser des Vertikalkreises:
85
mm
Ablesevorrichtung Vertikalkreis:
Index
Anzahl der Ablesevorrichtungen am Vertikalkreis:
1
kleinste Teilungsintervall des Vertikalkreises:
1°
Kreuzlibelle:
Nein
Höhenindexlibelle:
Nein
Nivellierlibelle:
Ja
Länge der Nivellierlibelle:
38
mm
Blasenlänge der Nivellierlibelle:
10
mm
Setzlibelle:
Nein
Empfindlichkeit der Setzlibelle oder Nivellierlibelle:
120
"
Einsatzgebiet:
gemeinsames
