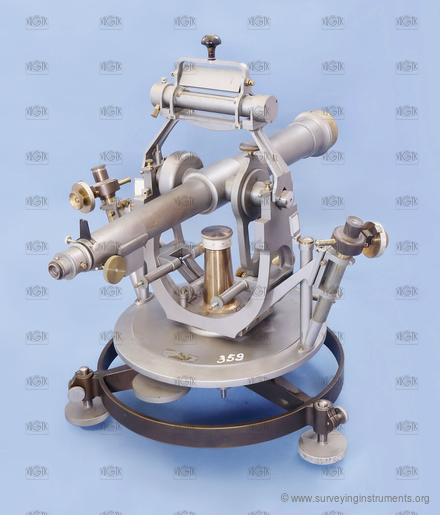

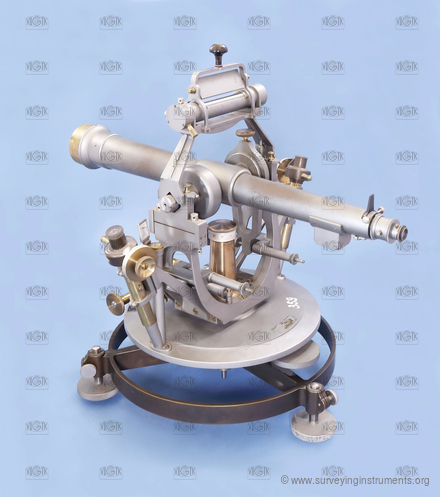

Theodolit – Breithaupt

Herstellerkennzeichnung
  • F.W. Breithaupt & Sohne Cassel.

Konstruktionsmerkmale

Information zum Verwendungszweck

Information zum Gerätezustand

  • VÚGTK: S0125
  • Eigentümer: Vysoké učení technické v Brně
  • Hersteller: Breithaupt
  • Gemacht: 01.01.1901
  • Länge: 510 mm
  • Breite: 410 mm
  • Höhe: 455 mm
  • Gewicht: 19080 g
  • S/N: 34443

  • Strichkreuz:
  • NK_011
  • Art des Fernrohrs: umsetzbar
  • Stativbefestigung: Dreifuss mit doppelter Stativschraube
  • Art der Klemme: Limbusklemmschraube
  • Kompensator: Nein
  • Einheit: ° ' "
  • die Möglichkeit, die Überhöhung zu bestimmen: Ja
  • Art des Entfernungsmessers: mechanisch
  • Bauart des Entfenungsmessers: integriert
  • Gesichtsfeld des Fernrohrs: umgekehrt
  • variable Fernrohrlänge: Ja
  • Länge des Fernrohrs bei eingezogenem Okular: 510 mm
  • Länge des Fernrohrs bei ausgezogenem Okular: 550 mm
  • Objektivdurchmesser: 50 mm
  • kürzeste Zielweite: 6000 mm
  • Fernrohrvergrößerung: 40
  • Bauart des optischen Lotes: nichts
  • Bussole: keine
  • Durchmesser des Horizontalkreises: 260 mm

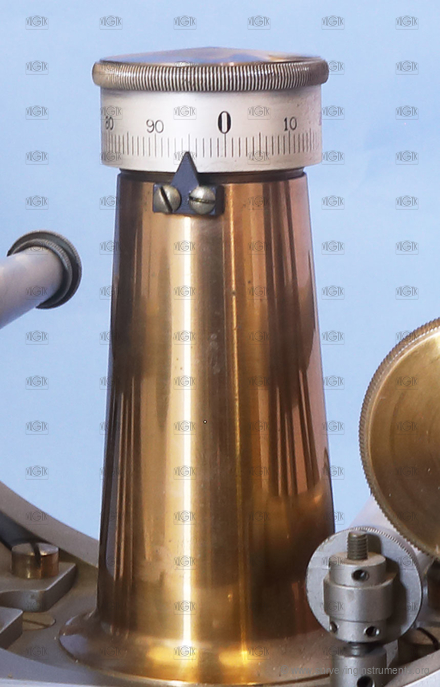

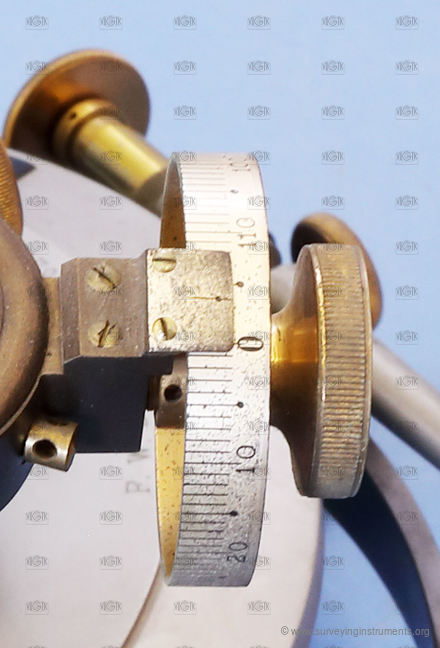

  • Ablesevorrichtung Horizontalkreis: Ablesemikroskop
  • Anzahl der Ablesevorrichtungen am Horizontalkreis: 2
  • Einstellen einer Anfangerichtung: nichts
  • Vertikalkreis: Nein
  • Vertikalkreissegment: Nein
  • Kreuzlibelle: Ja
  • Länge der Kreuzlibelle in Längsrichtung: 60 mm
  • Blasenlänge der Kreuzlibelle in Längsrichtung: 15 mm
  • Länge der Kreuzlibelle in Querrichtung: 90 mm
  • Blasenlänge der Kreuzlibelle in Querrichtung: 25 mm
  • Nivellierlibelle: Nein
  • Setzlibelle: Ja
  • Länge der Setzlibelle: 155 mm
  • Blasenlänge der Setzlibelle: 35 mm
  • Höhenindexlibelle: Nein
  • Empfindlichkeit der Setzlibelle oder Nivellierlibelle: 10 "
  • Einsatzgebiet: gemeinsames
