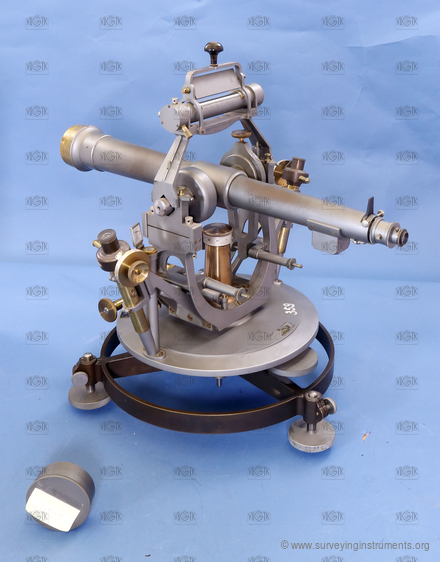

teodolit – Breithaupt

Typ měřidla

  • triangulační teodolit

Název výrobce uvedený na přístroji

  • F.W. Breithaupt & Sohne Cassel.

Konstrukční zajímavosti
  • vodorovný kruh  v krytu
  • omezený rozsah pohybu dalekohledu ve svislé rovině
  • nastavení vůle chodu alhidády

Informace o používání přístroje
  • pravděpodobně jedna z VŠ v Brně

Informace o stavu přístroje
  • znečištěný obraz
  • nečitelný kruh

  • VÚGTK: S0125
  • Vlastník: Vysoké učení technické v Brně
  • Výrobce: Breithaupt
  • Vyrobeno: 01.01.1901
  • Délka: 510 mm
  • Šířka: 410 mm
  • Výška: 455 mm
  • Hmotnost: 19080 g
  • S/N: 34443

  • ryskový kříž:
  • NK_011
  • typ dalekohledu: překladný
  • připojení ke stativu: trojnožka s dvojitým šroubem
  • typ ustanovky: hrubá na osu
  • kompenzátor: ne
  • použité jednotky: ° ' "
  • možnost určení převýšení: ano
  • typ dálkoměru: mechanický
  • konstrukce dálkoměru: integrovaný
  • obraz v dalekohledu: převrácený
  • proměnná délka dalekohledu: ano
  • délka dalekohledu se zasunutým okulárem: 510 mm
  • délka dalekohledu s vysunutým okulárem: 550 mm
  • průměr objektivu: 50 mm
  • minimální vzdálenost zaostření dalekohledu: 6000 mm
  • zvětšení dalekohledu: 40
  • provedení centrovače: není
  • buzola: není
  • průměr vodorovného kruhu: 260 mm
  • hlavní odečítací pomůcka vodorovného kruhu: čtecí mikroskop
  • počet odečítacích pomůcek vodorovného kruhu: 2
  • nastavení nulového čtení na vodorovném kruhu: nelze
  • svislý kruh: ne
  • segment výškového kruhu: ne
  • křížová libela: ano
  • délka (křížové) libely rovnoběžné se záměrou: 60 mm
  • délka bubliny (křížové) libely rovnoběžné se záměrou: 15 mm
  • délka (křížové) libely kolmé na záměru: 90 mm
  • délka bubliny (křížové) libely kolmé na záměru: 25 mm
  • nivelační libela: ne
  • sázecí libela: ano
  • délka sázecí libely: 155 mm
  • délka bubliny sázecí libely: 35 mm
  • indexová libela: ne
  • citlivost sázecí / nivelační libely: 10 "
  • určeno pro práce: běžné
