Theodolit – Fennel
Herstellerkennzeichnung
- Otto Fennel Söhne Cassel
- VÚGTK: S0127
- Eigentümer: Vysoké učení technické v Brně
- Hersteller: Fennel
- Gemacht: 01.01.1915
- Länge: 313 mm
- Breite: 290 mm
- Höhe: 347 mm
- Gewicht: 9510 g

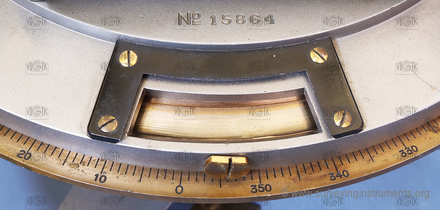

- S/N: 15864
- Strichkreuz:
-
- Art des Fernrohrs: Fernrohrlagenwechsel einseitig
- Stativbefestigung: Dreifuss mit doppelter Stativschraube
- Art der Klemme: Limbusklemmschraube
- Kompensator: Nein
- Einheit: ° ' "
- die Möglichkeit, die Überhöhung zu bestimmen: Nein
- Bauart des Entfenungsmessers: N/A
- Gesichtsfeld des Fernrohrs: umgekehrt
- variable Fernrohrlänge: Ja
- Länge des Fernrohrs bei eingezogenem Okular: 305 mm
- Länge des Fernrohrs bei ausgezogenem Okular: 355 mm
- Objektivdurchmesser: 40 mm
- kürzeste Zielweite: 2400 mm
- Fernrohrvergrößerung: 25
- Bauart des optischen Lotes: nichts
- Bussole: keine
- Durchmesser des Horizontalkreises: 185 mm

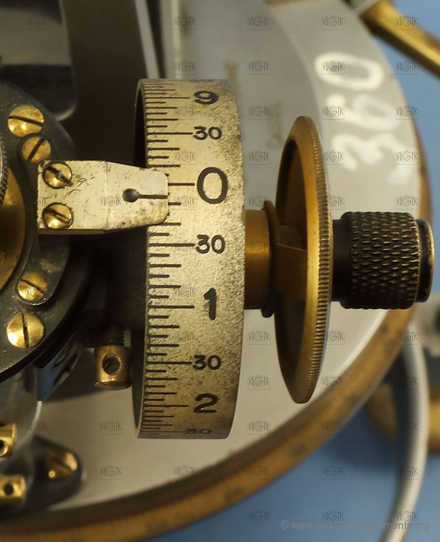

- Ablesevorrichtung Horizontalkreis: optisches Mikrometer
- Anzahl der Ablesevorrichtungen am Horizontalkreis: 2
- kleinste Teilungsintervall des Horizontalkreises: 5"
- Einstellen einer Anfangerichtung: nichts
- Vertikalkreis: Nein
- Vertikalkreissegment: Nein
- Kreuzlibelle: Ja
- Länge der Kreuzlibelle in Längsrichtung: 55 mm
- Blasenlänge der Kreuzlibelle in Längsrichtung: 10 mm
- Länge der Kreuzlibelle in Querrichtung: 90 mm
- Blasenlänge der Kreuzlibelle in Querrichtung: 18 mm
- Nivellierlibelle: Nein
- Setzlibelle: Nein
- Höhenindexlibelle: Nein
- Empfindlichkeit der Alhidadenlibelle: 30 "
- Einsatzgebiet: sehr genau
