Zeměměřické a astronomické přístroje používané na území ČR od 16. do konce 20. století

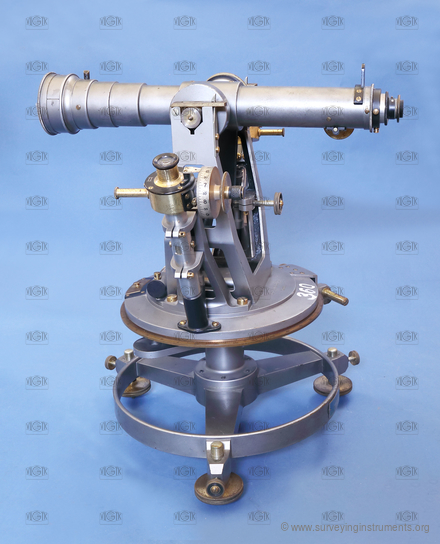

teodolit – Fennel

Typ měřidla

  • triangulační teodolit

Název výrobce uvedený na přístroji

  • Otto Fennel Söhne Cassel

Konstrukční zajímavosti
  • odnímatelný dalekohled

Informace o používání přístroje
  • pravděpodobně jedna z technických VŠ v Brně

Informace o stavu přístroje
  • tuhé otáčení vodorovného kruhu

  • VÚGTK: S0127
  • Vlastník: Vysoké učení technické v Brně
  • Výrobce: Fennel
  • Vyrobeno: 01.01.1915
  • Délka: 313 mm
  • Šířka: 290 mm
  • Výška: 347 mm
  • Hmotnost: 9510 g
  • S/N: 15864

  • ryskový kříž:
  • NK_014
  • typ dalekohledu: prokladný jedním koncem
  • připojení ke stativu: trojnožka s dvojitým šroubem
  • typ ustanovky: hrubá na osu
  • kompenzátor: ne
  • použité jednotky: ° ' "
  • možnost určení převýšení: ne
  • konstrukce dálkoměru: N/A
  • obraz v dalekohledu: převrácený
  • proměnná délka dalekohledu: ano
  • délka dalekohledu se zasunutým okulárem: 305 mm
  • délka dalekohledu s vysunutým okulárem: 355 mm
  • průměr objektivu: 40 mm
  • minimální vzdálenost zaostření dalekohledu: 2400 mm
  • zvětšení dalekohledu: 25
  • provedení centrovače: není
  • buzola: není

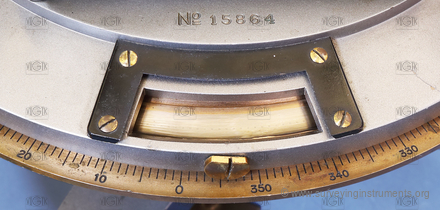

  • průměr vodorovného kruhu: 185 mm

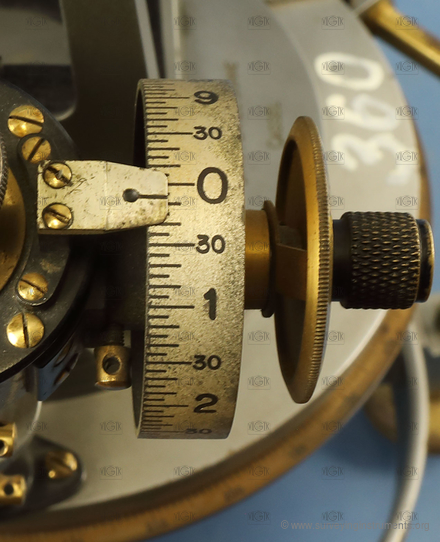

  • hlavní odečítací pomůcka vodorovného kruhu: optický mikrometr
  • počet odečítacích pomůcek vodorovného kruhu: 2
  • nejmenší dílek vodorovného kruhu: 5"
  • nastavení nulového čtení na vodorovném kruhu: nelze
  • svislý kruh: ne
  • segment výškového kruhu: ne
  • křížová libela: ano
  • délka (křížové) libely rovnoběžné se záměrou: 55 mm
  • délka bubliny (křížové) libely rovnoběžné se záměrou: 10 mm
  • délka (křížové) libely kolmé na záměru: 90 mm
  • délka bubliny (křížové) libely kolmé na záměru: 18 mm
  • nivelační libela: ne
  • sázecí libela: ne
  • indexová libela: ne
  • citlivost alhidádové libely (plate level): 30 "
  • určeno pro práce: velmi přesné
