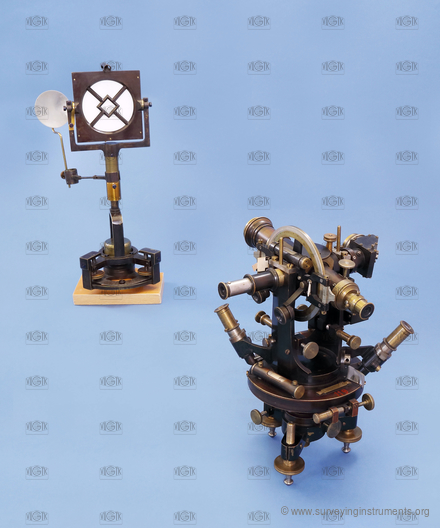

Duplex
Beschreibung
Herstellerkennzeichnung
Jos. & Jan Frič
Konstruktionsmerkmale
Information zum Verwendungszweck
Information zum Gerätezustand
Grundinformationen
VÚGTK:
S0131
Eigentümer:
Hornicko-geologická fakulta, VŠB-TUO
Hersteller:
J. & J. Frič
Gemacht:
01.01.1886
Länge:
200
mm
Breite:
200
mm
Höhe:
277
mm
Gewicht:
4650
g
S/N:
119
Technische Parameter
Strichkreuz:
Art des Fernrohrs:
Fernrohrlagenwechsel beidseitig
Stativbefestigung:
Dreifuss mit doppelter Stativschraube
Art der Klemme:
Limbusklemmschraube
Kompensator:
Nein
Einheit:
° ' "
die Möglichkeit, die Überhöhung zu bestimmen:
Ja
Art des Entfernungsmessers:
optisch
Bauart des Entfenungsmessers:
integriert
Gesichtsfeld des Fernrohrs:
umgekehrt
variable Fernrohrlänge:
Ja
Länge des Fernrohrs bei eingezogenem Okular:
190
mm
Länge des Fernrohrs bei ausgezogenem Okular:
205
mm
Objektivdurchmesser:
25
mm
kürzeste Zielweite:
3000
mm
Fernrohrvergrößerung:
25
Bauart des optischen Lotes:
nichts

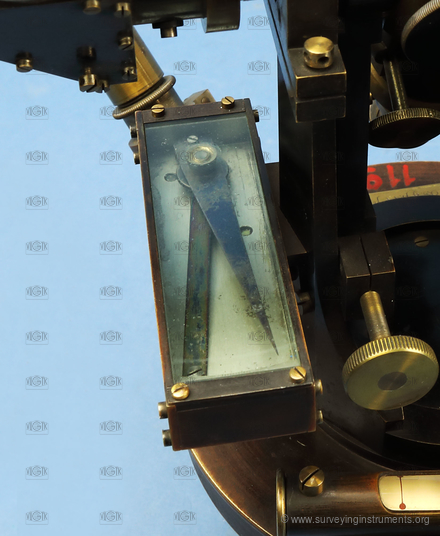

Bussole:
eingebaut
Bauart der Bussole:
Strichbussole
kleinste Teilungsintervall der Bussole:
30'

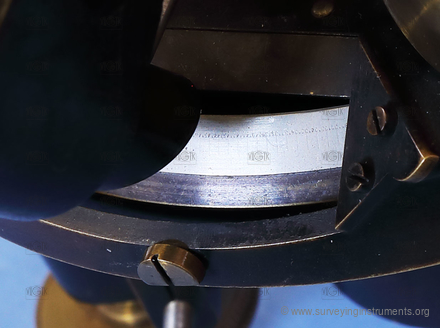

Durchmesser des Horizontalkreises:
130
mm

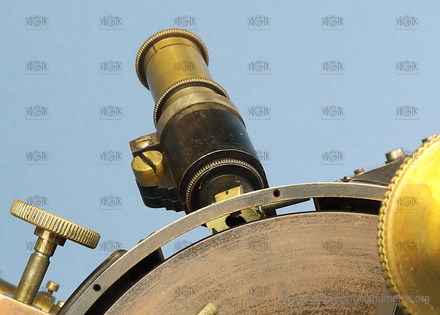

Ablesevorrichtung Horizontalkreis:
Skalenmikroskop
Anzahl der Ablesevorrichtungen am Horizontalkreis:
2
kleinste Teilungsintervall des Horizontalkreises:
1'
Einstellen einer Anfangerichtung:
repetitions
Vertikalkreis:
Ja
Vertikalkreissegment:
Nein
Durchmesser des Vertikalkreises:
95
mm

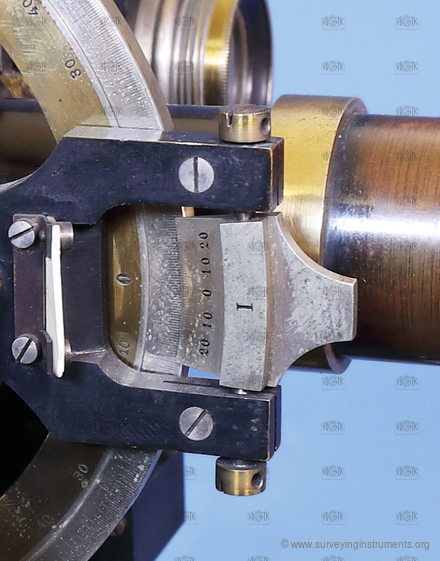

Ablesevorrichtung Vertikalkreis:
Nonius
Anzahl der Ablesevorrichtungen am Vertikalkreis:
2
kleinste Teilungsintervall des Vertikalkreises:
1'
Kreuzlibelle:
Ja
Länge der Kreuzlibelle in Längsrichtung:
65
mm
Blasenlänge der Kreuzlibelle in Längsrichtung:
13
mm
Länge der Kreuzlibelle in Querrichtung:
65
mm
Blasenlänge der Kreuzlibelle in Querrichtung:
12
mm
Nivellierlibelle:
Nein
Setzlibelle:
Nein
Höhenindexlibelle:
Ja
Länge der Höhenindexlibelle:
55
mm
Blasenlänge der Höhenindexlibelle:
15
mm
Einsatzgebiet:
speziell
