Zeměměřické a astronomické přístroje používané na území ČR od 16. do konce 20. století

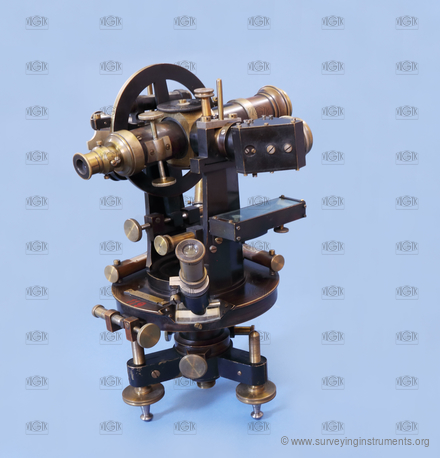

Duplex

Název výrobce uvedený na přístroji
  • Jos. & Jan Frič

Konstrukční zajímavosti

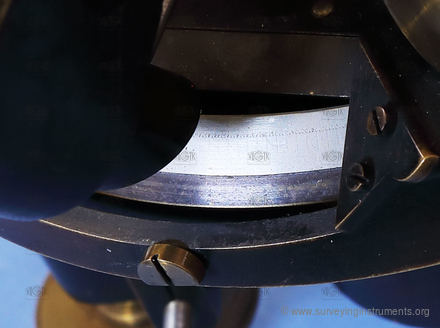

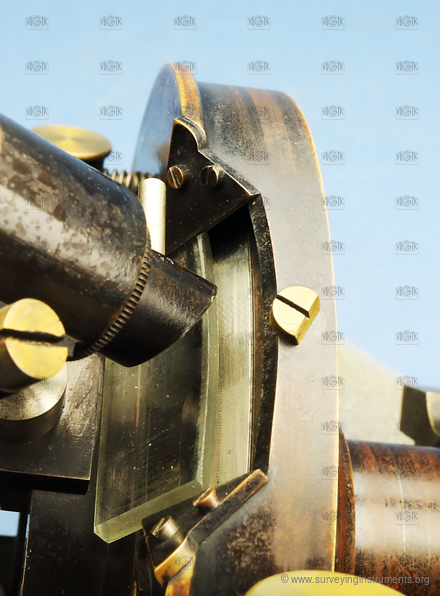

  • světově 1. teodolit se skleněným kruhem
  • určen pro důlně-měřické práce
  • 2 dalekohledy - přímý a lomený hranolem 90° pro šikmé záměry (záměrné osy  jsou rovnoběžné), zvětšení druhého je dalekohledu 15x a má prostý nitkový kříž
  • vodorovný kruh je v krytu

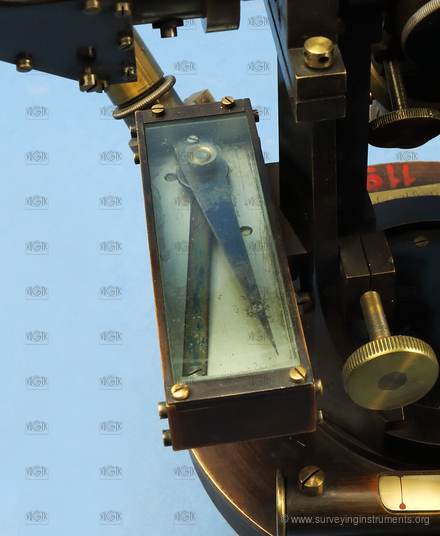

  • magnetický usměrňovač

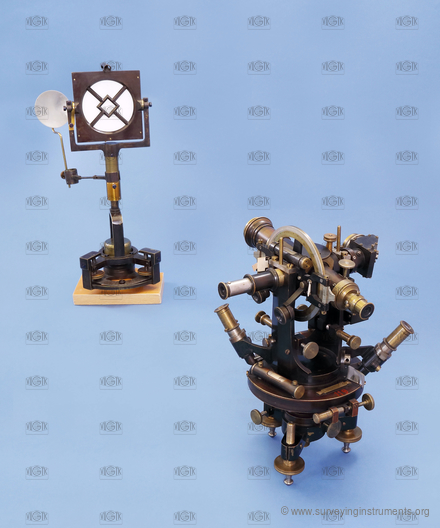

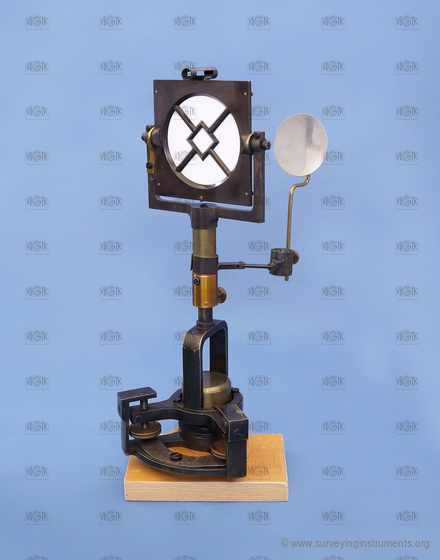

  • 131a: signalizační terč (ev.č. K316) váha 2690g; šířka 130mm; délka 130mm; výška 395mm
  • 131c: signalizační terč (ev.č. K317) váha 1840g; šířka 125mm; délka 150mm; výška 310mm
  • ve svislých osách signalizačních terčů je umístěna krabicová libela
  • osvětlení signalizačních terčů - svíčka (131a), olejová lampa (131c)

Informace o používání přístroje
  • vyroben v malé sérii

Informace o stavu přístroje
  • mikroskopy odečítacích pomůcek vodorovného kruhu jsou nečitelné (špinavý obraz - nelze zaostřit)
  • citlivost libel nelze určit (pouze 2 rysky)
  • znečištěná optika dalekohledu

  • VÚGTK: S0131
  • Vlastník: Hornicko-geologická fakulta, VŠB-TUO
  • Výrobce: J. & J. Frič
  • Vyrobeno: 01.01.1886
  • Délka: 200 mm
  • Šířka: 200 mm
  • Výška: 277 mm
  • Hmotnost: 4650 g

  • ryskový kříž:
  • NK_004
  • typ dalekohledu: prokladný oběma konci
  • připojení ke stativu: trojnožka s dvojitým šroubem
  • typ ustanovky: hrubá na osu
  • kompenzátor: ne
  • použité jednotky: ° ' "
  • možnost určení převýšení: ano
  • typ dálkoměru: optický
  • konstrukce dálkoměru: integrovaný
  • obraz v dalekohledu: převrácený
  • proměnná délka dalekohledu: ano
  • délka dalekohledu se zasunutým okulárem: 190 mm
  • délka dalekohledu s vysunutým okulárem: 205 mm
  • průměr objektivu: 25 mm
  • minimální vzdálenost zaostření dalekohledu: 3000 mm
  • zvětšení dalekohledu: 25
  • provedení centrovače: není
  • buzola: vestavěná
  • provedení buzoly: usměrňovač
  • nejmenší dílek stupnice buzoly: 30'
  • průměr vodorovného kruhu: 130 mm

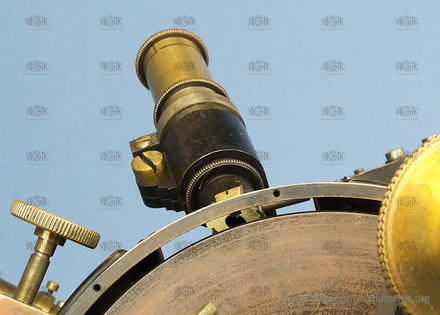

  • hlavní odečítací pomůcka vodorovného kruhu: mikroskop mřížkový
  • počet odečítacích pomůcek vodorovného kruhu: 2
  • nejmenší dílek vodorovného kruhu: 1'
  • nastavení nulového čtení na vodorovném kruhu: repetiční
  • svislý kruh: ano
  • segment výškového kruhu: ne
  • průměr svislého kruhu: 95 mm

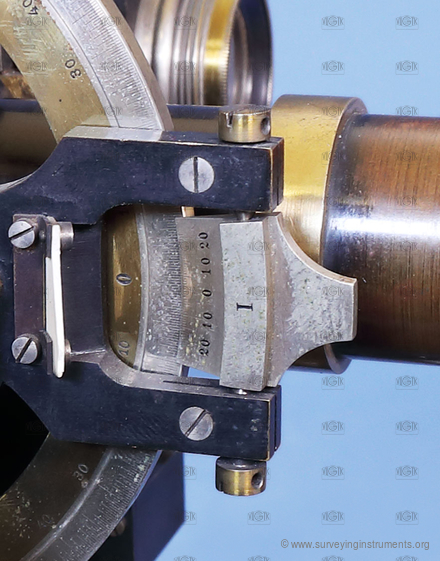

  • hlavní odečítací pomůcky svislého kruhu: vernier
  • počet odečítacích pomůcek (segmentu) svislého kruhu: 2
  • nejmenší dílek (segmentu) svislého kruhu: 1'
  • křížová libela: ano
  • délka (křížové) libely rovnoběžné se záměrou: 65 mm
  • délka bubliny (křížové) libely rovnoběžné se záměrou: 13 mm
  • délka (křížové) libely kolmé na záměru: 65 mm
  • délka bubliny (křížové) libely kolmé na záměru: 12 mm
  • nivelační libela: ne
  • sázecí libela: ne
  • indexová libela: ano
  • délka indexové libely: 55 mm
  • délka bubliny indexové libely: 15 mm
  • určeno pro práce: speciální
