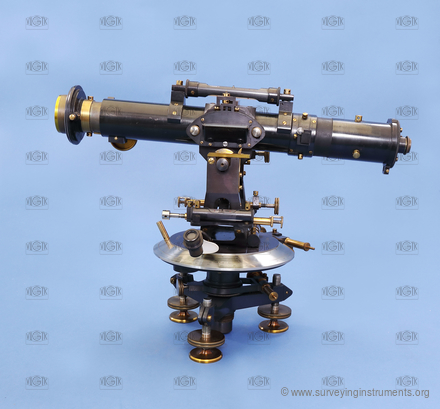

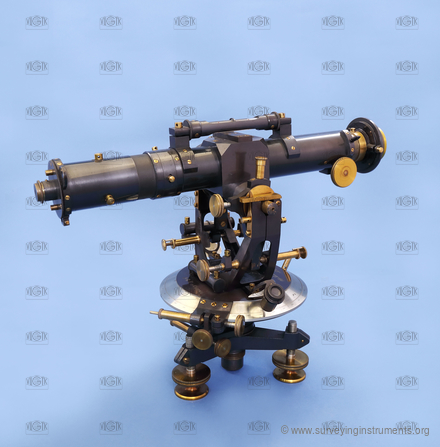

Theodolit – Fennel
Beschreibung
Herstellerkennzeichnung
Otto Fennel Söhne in Cassel D.R.P.
N
o
122901
Konstruktionsmerkmale
Information zum Verwendungszweck
Information zum Gerätezustand
Grundinformationen
VÚGTK:
S0137
Eigentümer:
Hornicko-geologická fakulta, VŠB-TUO
Hersteller:
Fennel
Gemacht:
01.01.1900
Länge:
375
mm
Breite:
215
mm
Höhe:
290
mm
Gewicht:
6930
g
S/N:
5358; D.R.P. 122901
Technische Parameter
Strichkreuz:
Art des Fernrohrs:
umsetzbar
Stativbefestigung:
Dreifuss mit doppelter Stativschraube
Art der Klemme:
Limbusklemmschraube
Kompensator:
Nein
Einheit:
° ' "
die Möglichkeit, die Überhöhung zu bestimmen:
Ja
Art des Entfernungsmessers:
optisch
Bauart des Entfenungsmessers:
integriert
Gesichtsfeld des Fernrohrs:
umgekehrt
variable Fernrohrlänge:
Ja
Länge des Fernrohrs bei eingezogenem Okular:
375
mm
Länge des Fernrohrs bei ausgezogenem Okular:
415
mm
Objektivdurchmesser:
35
mm
kürzeste Zielweite:
3200
mm
Fernrohrvergrößerung:
22
Bauart des optischen Lotes:
nichts
Bussole:
keine

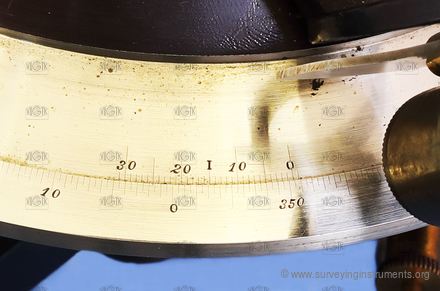

Durchmesser des Horizontalkreises:
170
mm
Ablesevorrichtung Horizontalkreis:
Nonius
Anzahl der Ablesevorrichtungen am Horizontalkreis:
2
kleinste Teilungsintervall des Horizontalkreises:
1'
Einstellen einer Anfangerichtung:
repetitions
Vertikalkreis:
Nein
Vertikalkreissegment:
Nein
Kreuzlibelle:
Ja
Länge der Kreuzlibelle in Längsrichtung:
65
mm
Blasenlänge der Kreuzlibelle in Längsrichtung:
15
mm
Länge der Kreuzlibelle in Querrichtung:
65
mm
Blasenlänge der Kreuzlibelle in Querrichtung:
15
mm
Nivellierlibelle:
Ja
Länge der Nivellierlibelle:
100
mm
Blasenlänge der Nivellierlibelle:
30
mm
Setzlibelle:
Nein
Höhenindexlibelle:
Nein
Empfindlichkeit der Setzlibelle oder Nivellierlibelle:
35
"
Empfindlichkeit der Alhidadenlibelle:
120
"
Einsatzgebiet:
gemeinsames
