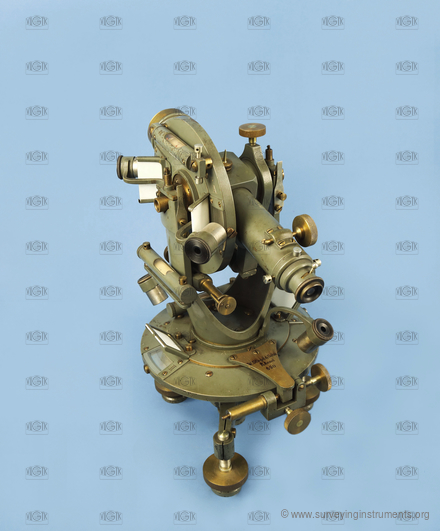

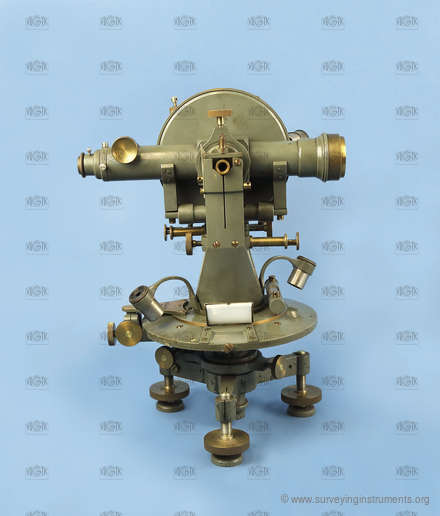

Theodolit – W. Stiegel & Sohn Kassel

Herstellerkennzeichnung
  • W. Stiegel & Sohn Kassel

Konstruktionsmerkmale

Information zum Verwendungszweck

Information zum Gerätezustand

  • VÚGTK: S0144
  • Eigentümer: Hornicko-geologická fakulta, VŠB-TUO
  • Hersteller: W. Stiegel & Sohn Kassel
  • Gemacht: 01.01.1920
  • Länge: 208 mm
  • Breite: 158 mm
  • Höhe: 275 mm
  • Gewicht: 4920 g
  • S/N: 690

  • Strichkreuz:
  • NK_034
  • Art des Fernrohrs: umsetzbar
  • Stativbefestigung: Dreifuss mit doppelter Stativschraube
  • Art der Klemme: Limbusklemmschraube
  • Kompensator: Nein
  • Einheit: ° ' "
  • die Möglichkeit, die Überhöhung zu bestimmen: Ja
  • Art des Entfernungsmessers: optisch
  • Bauart des Entfenungsmessers: integriert
  • Gesichtsfeld des Fernrohrs: umgekehrt
  • variable Fernrohrlänge: Ja
  • Länge des Fernrohrs bei eingezogenem Okular: 205 mm
  • Länge des Fernrohrs bei ausgezogenem Okular: 237 mm
  • Objektivdurchmesser: 25 mm
  • kürzeste Zielweite: 1400 mm
  • Fernrohrvergrößerung: 20
  • Bauart des optischen Lotes: nichts
  • Bussole: keine
  • Durchmesser des Horizontalkreises: 140 mm

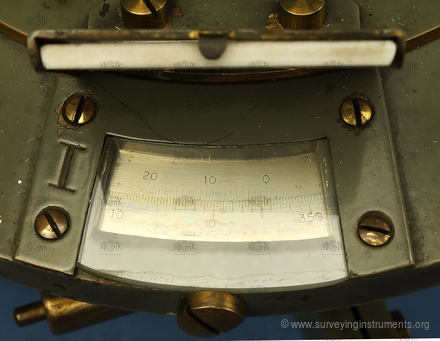

  • Ablesevorrichtung Horizontalkreis: Nonius
  • Anzahl der Ablesevorrichtungen am Horizontalkreis: 2
  • kleinste Teilungsintervall des Horizontalkreises: 30"
  • Einstellen einer Anfangerichtung: repetitions
  • Vertikalkreis: Ja
  • Vertikalkreissegment: Nein
  • Durchmesser des Vertikalkreises: 108 mm

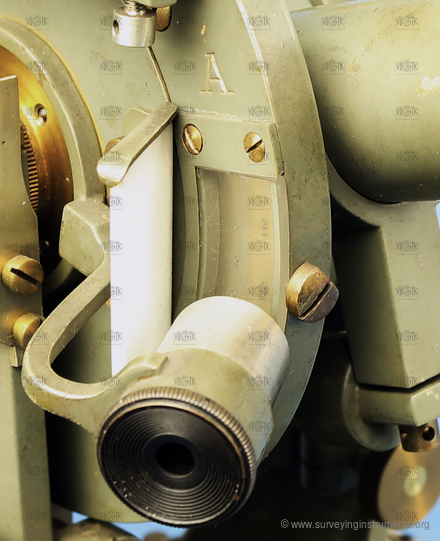

  • Ablesevorrichtung Vertikalkreis: Nonius
  • Anzahl der Ablesevorrichtungen am Vertikalkreis: 2
  • kleinste Teilungsintervall des Vertikalkreises: 30"
  • Kreuzlibelle: Ja
  • Länge der Kreuzlibelle in Längsrichtung: 75 mm
  • Blasenlänge der Kreuzlibelle in Längsrichtung: 12 mm
  • Länge der Kreuzlibelle in Querrichtung: 68 mm
  • Blasenlänge der Kreuzlibelle in Querrichtung: 12 mm
  • Nivellierlibelle: Ja
  • Länge der Nivellierlibelle: 75 mm
  • Blasenlänge der Nivellierlibelle: 16 mm
  • Setzlibelle: Nein
  • Höhenindexlibelle: Ja
  • Länge der Höhenindexlibelle: 52 mm
  • Blasenlänge der Höhenindexlibelle: 12 mm
  • Empfindlichkeit der Setzlibelle oder Nivellierlibelle: 30 "
  • Empfindlichkeit der Alhidadenlibelle: 40 "
  • Empfindlichkeit der Höhenindexlibelle: 80 "
  • Einsatzgebiet: gemeinsames
