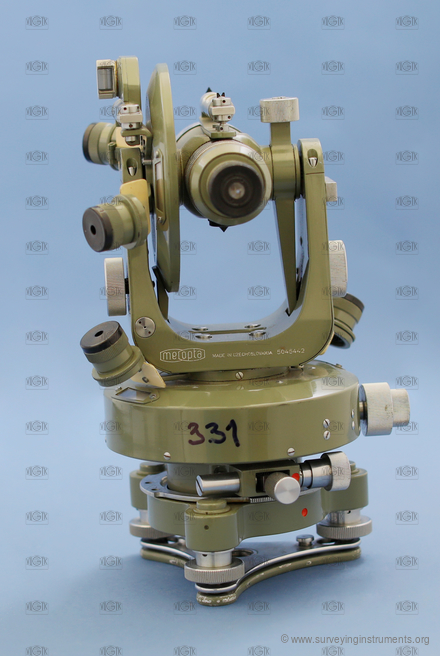

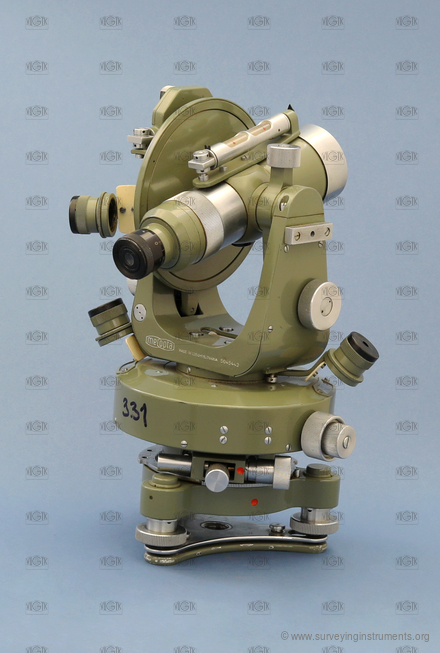

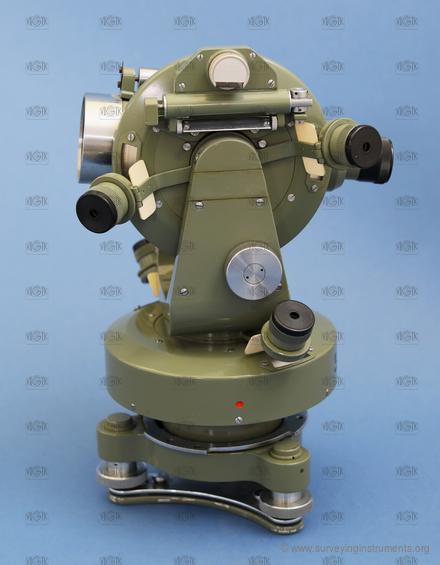

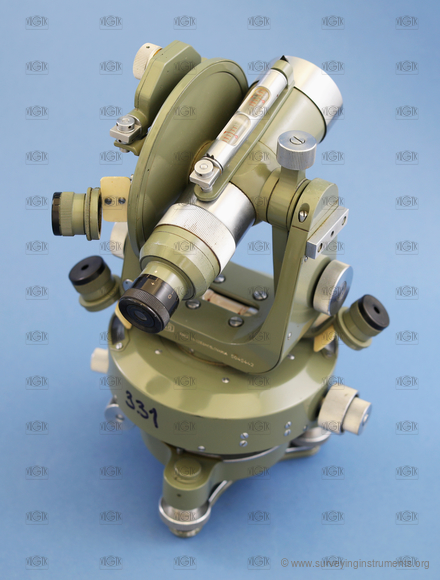

Th 30x
Beschreibung
Herstellerkennzeichnung
Meopta
Konstruktionsmerkmale
Information zum Verwendungszweck
Information zum Gerätezustand
Grundinformationen
VÚGTK:
S0026
Eigentümer:
unpublished
Hersteller:
Meopta
Gemacht:
01.01.1950
Länge:
180
mm
Breite:
180
mm
Höhe:
275
mm
Gewicht:
5030
g
S/N:
5045442
Technische Parameter
Strichkreuz:
Art des Fernrohrs:
Fernrohrlagenwechsel einseitig
Stativbefestigung:
Tellerstativ mit Federunterlage
Art der Klemme:
Limbusklemmschraube
Kompensator:
Nein
Einheit:
Neugrad
die Möglichkeit, die Überhöhung zu bestimmen:
Ja
Art des Entfernungsmessers:
optisch
Bauart des Entfenungsmessers:
integriert
Gesichtsfeld des Fernrohrs:
umgekehrt
variable Fernrohrlänge:
Nein
Länge des Fernrohrs bei eingezogenem Okular:
174
mm
Objektivdurchmesser:
50
mm
Fernrohrvergrößerung:
30
Bauart des optischen Lotes:
nichts
Bussole:
keine
Durchmesser des Horizontalkreises:
120
mm
Ablesevorrichtung Horizontalkreis:
Nonius
Anzahl der Ablesevorrichtungen am Horizontalkreis:
2
kleinste Teilungsintervall des Horizontalkreises:
1'
Einstellen einer Anfangerichtung:
repetitions
Vertikalkreis:
Ja
Durchmesser des Vertikalkreises:
100
mm
Ablesevorrichtung Vertikalkreis:
Nonius
Anzahl der Ablesevorrichtungen am Vertikalkreis:
2
kleinste Teilungsintervall des Vertikalkreises:
1'
Kreuzlibelle:
Nein
Nivellierlibelle:
Ja
Länge der Nivellierlibelle:
70
mm
Blasenlänge der Nivellierlibelle:
26
mm
Setzlibelle:
Nein
Höhenindexlibelle:
Ja
Empfindlichkeit der Setzlibelle oder Nivellierlibelle:
25
"
Empfindlichkeit der Alhidadenlibelle:
40
"
Empfindlichkeit der Höhenindexlibelle:
20
"
Einsatzgebiet:
gemeinsames
