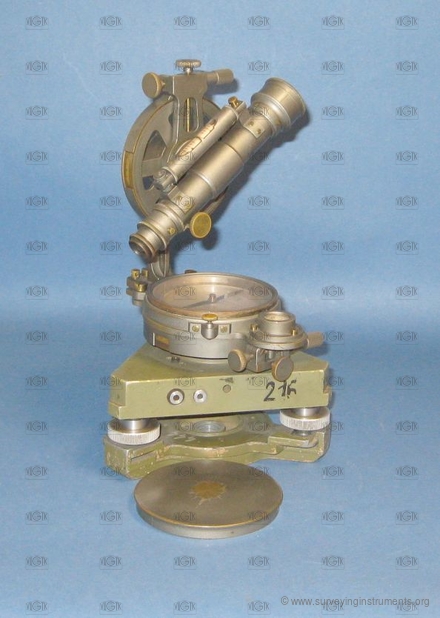

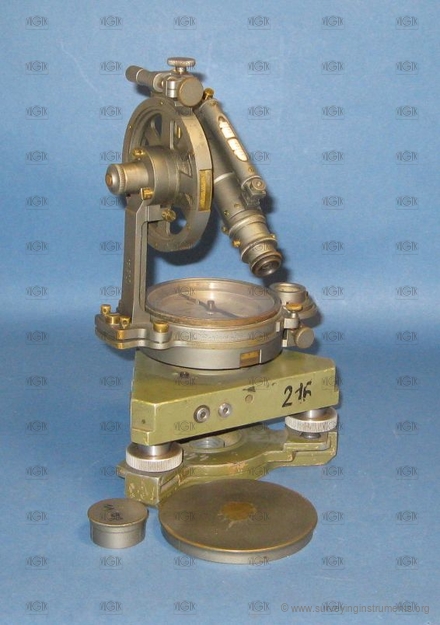

Theodolit – Breithaupt
Beschreibung
Herstellerkennzeichnung
Konstruktionsmerkmale
Information zum Verwendungszweck
Information zum Gerätezustand
Grundinformationen
VÚGTK:
S0268
Eigentümer:
České vysoké učení technické v Praze - Stavební fakulta
Hersteller:
Breithaupt
Gemacht:
01.01.1920
Länge:
147
mm
Breite:
122
mm
Höhe:
231
mm
Gewicht:
2265
g
S/N:
33661
Technische Parameter
Strichkreuz:
Art des Fernrohrs:
Fernrohrlagenwechsel beidseitig
Stativbefestigung:
Tellerstativ mit Federunterlage
Art der Klemme:
Limbusklemmschraube
Kompensator:
Nein
Einheit:
° ' "
die Möglichkeit, die Überhöhung zu bestimmen:
Ja
Art des Entfernungsmessers:
optisch
Bauart des Entfenungsmessers:
integriert
Gesichtsfeld des Fernrohrs:
umgekehrt
variable Fernrohrlänge:
Ja
Länge des Fernrohrs bei eingezogenem Okular:
132
mm
Länge des Fernrohrs bei ausgezogenem Okular:
147
mm
Objektivdurchmesser:
18
mm
kürzeste Zielweite:
1400
mm
Bauart des optischen Lotes:
nichts
Bussole:
eingebaut
Bauart der Bussole:
Vollkreis
Bussolendurchmesser:
71
mm
kleinste Teilungsintervall der Bussole:
1°
Einstellen einer Anfangerichtung:
nichts
Vertikalkreis:
Ja
Durchmesser des Vertikalkreises:
76
mm
Ablesevorrichtung Vertikalkreis:
Nonius
Anzahl der Ablesevorrichtungen am Vertikalkreis:
1
kleinste Teilungsintervall des Vertikalkreises:
1° / 1'
Kreuzlibelle:
Nein
Nivellierlibelle:
Ja
Länge der Nivellierlibelle:
30
mm
Blasenlänge der Nivellierlibelle:
15
mm
Setzlibelle:
Nein
Höhenindexlibelle:
Nein
Empfindlichkeit der Alhidadenlibelle:
krabicová
"
Einsatzgebiet:
gemeinsames
