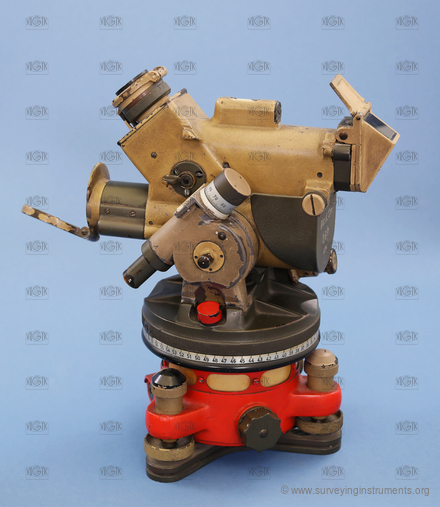

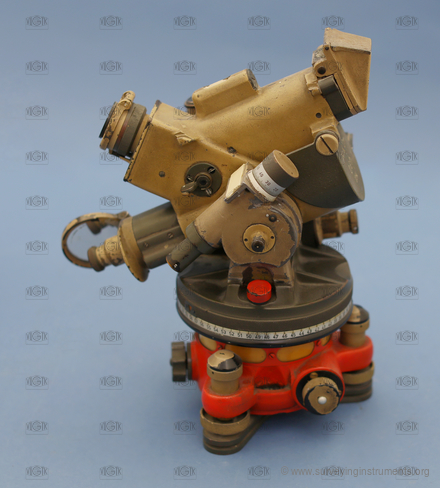

Richtkreis-Kollimator 12M - R Kr.K. 12m
Beschreibung

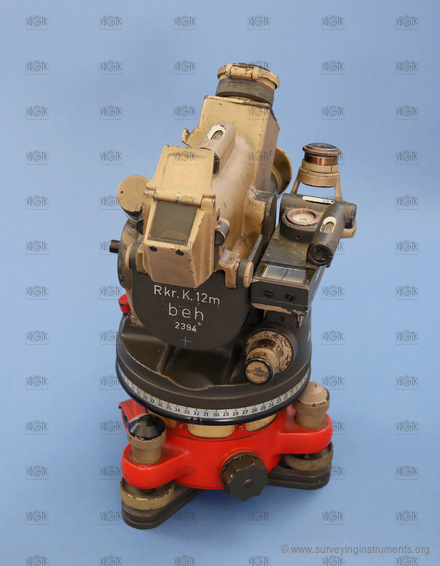

Herstellerkennzeichnung
beh - německé válečné označení firmy Leitz
Konstruktionsmerkmale
Information zum Verwendungszweck
Information zum Gerätezustand
Grundinformationen
VÚGTK:
S0032
Eigentümer:
unpublished
Hersteller:
Leitz
Gemacht:
01.01.1942
Länge:
150
mm
Breite:
205
mm
Höhe:
258
mm
Gewicht:
3640
g
S/N:
2394
Technische Parameter
Strichkreuz:
Art des Fernrohrs:
feststehend
Stativbefestigung:
Tellerstativ mit Federunterlage
Art der Klemme:
Limbusklemmschraube
Kompensator:
Nein
Einheit:
Artilleristischer Strich (6400)
die Möglichkeit, die Überhöhung zu bestimmen:
Ja
Art des Entfernungsmessers:
optisch
Bauart des Entfenungsmessers:
integriert
Gesichtsfeld des Fernrohrs:
aufrecht
variable Fernrohrlänge:
Nein
Länge des Fernrohrs bei eingezogenem Okular:
175
mm
Objektivdurchmesser:
23
mm
kürzeste Zielweite:
3400
mm
Bauart des optischen Lotes:
nichts
Bussole:
eingebaut
Bauart der Bussole:
Strichbussole
Bussolendurchmesser:
100
mm
kleinste Teilungsintervall der Bussole:
1

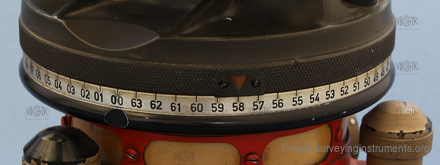

Durchmesser des Horizontalkreises:
115
mm
Ablesevorrichtung Horizontalkreis:
Index
Anzahl der Ablesevorrichtungen am Horizontalkreis:
1
kleinste Teilungsintervall des Horizontalkreises:
100 dc
Einstellen einer Anfangerichtung:
repetitions

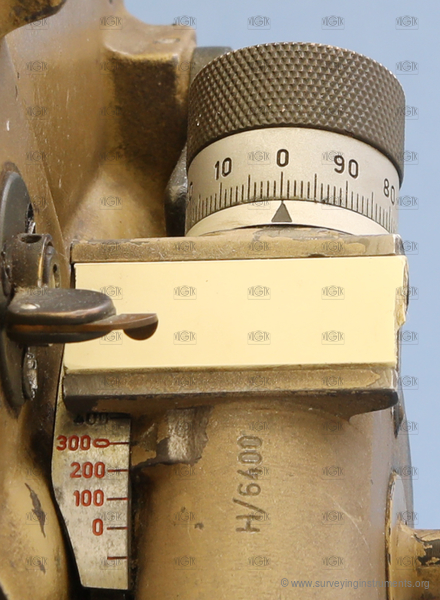

Vertikalkreis:
Ja
Vertikalkreissegment:
Ja
Durchmesser des Vertikalkreises:
58
mm
Ablesevorrichtung Vertikalkreis:
Index
Anzahl der Ablesevorrichtungen am Vertikalkreis:
1
kleinste Teilungsintervall des Vertikalkreises:
1

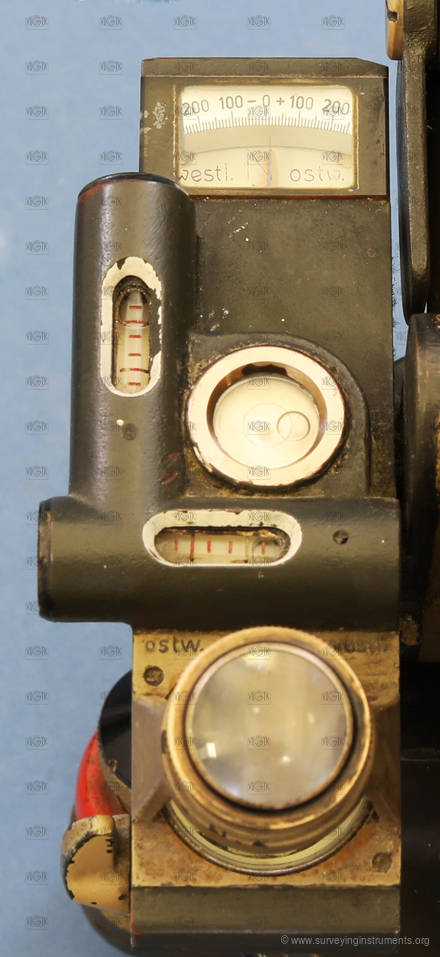

Kreuzlibelle:
Ja
Länge der Kreuzlibelle in Längsrichtung:
44
mm
Blasenlänge der Kreuzlibelle in Längsrichtung:
5
mm
Länge der Kreuzlibelle in Querrichtung:
44
mm
Blasenlänge der Kreuzlibelle in Querrichtung:
5
mm
Nivellierlibelle:
Ja
Länge der Nivellierlibelle:
40
mm
Blasenlänge der Nivellierlibelle:
5
mm
Setzlibelle:
Nein
Höhenindexlibelle:
Nein
Empfindlichkeit der Setzlibelle oder Nivellierlibelle:
120
"
Empfindlichkeit der Alhidadenlibelle:
120
"
Einsatzgebiet:
speziell
