Zeměměřické a astronomické přístroje používané na území ČR od 16. do konce 20. století

Richtkreis-Kollimator 12M - R Kr.K. 12m

Název výrobce uvedený na přístroji
  • beh - německé válečné označení firmy Leitz

Konstrukční zajímavosti
  • pohyb alhidády po ozubené dráze
  • omezený pohyb ve svislé rovině tangentovým šroubem
  • předsazený 90° hranol dalekohledu
  • lomený dalekohled - zvětšení 5x
  • speciální "dalekohled" s čtecí mřížkou pro protistanici

Informace o používání přístroje
  • Součást soupravy pro řízení těžkého dělostřelectva a německých raket V2.

Informace o stavu přístroje
  • nemá přepravní bednu

  • VÚGTK: S0032
  • Vlastník: nepublikován
  • Výrobce: Leitz
  • Vyrobeno: 01.01.1942
  • Délka: 150 mm
  • Šířka: 205 mm
  • Výška: 258 mm
  • Hmotnost: 3640 g
  • S/N: 2394

  • ryskový kříž:
  • NK_012
  • typ dalekohledu: pevný
  • připojení ke stativu: deskový s pérovou podložkou
  • typ ustanovky: hrubá na osu
  • kompenzátor: ne
  • použité jednotky: dílce 6400
  • možnost určení převýšení: ano
  • typ dálkoměru: optický
  • konstrukce dálkoměru: integrovaný
  • obraz v dalekohledu: vzpříměný
  • proměnná délka dalekohledu: ne
  • délka dalekohledu se zasunutým okulárem: 175 mm
  • průměr objektivu: 23 mm
  • minimální vzdálenost zaostření dalekohledu: 3400 mm
  • provedení centrovače: není
  • buzola: vestavěná
  • provedení buzoly: usměrňovač
  • průměr buzoly: 100 mm
  • nejmenší dílek stupnice buzoly: 1

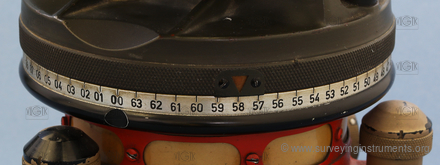

  • průměr vodorovného kruhu: 115 mm
  • hlavní odečítací pomůcka vodorovného kruhu: index
  • počet odečítacích pomůcek vodorovného kruhu: 1
  • nejmenší dílek vodorovného kruhu: 100 dc
  • nastavení nulového čtení na vodorovném kruhu: repetiční
  • svislý kruh: ano
  • segment výškového kruhu: ano
  • průměr svislého kruhu: 58 mm
  • hlavní odečítací pomůcky svislého kruhu: index
  • počet odečítacích pomůcek (segmentu) svislého kruhu: 1
  • nejmenší dílek (segmentu) svislého kruhu: 1

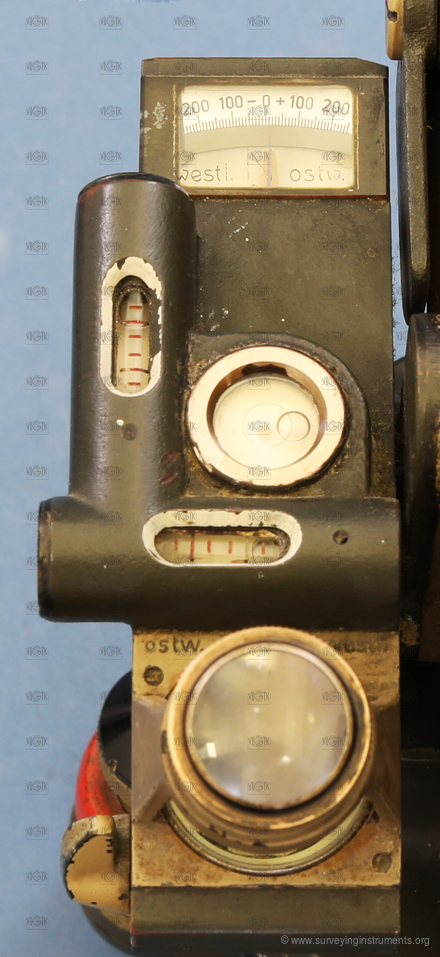

  • křížová libela: ano
  • délka (křížové) libely rovnoběžné se záměrou: 44 mm
  • délka bubliny (křížové) libely rovnoběžné se záměrou: 5 mm
  • délka (křížové) libely kolmé na záměru: 44 mm
  • délka bubliny (křížové) libely kolmé na záměru: 5 mm
  • nivelační libela: ano
  • délka nivelační libely: 40 mm
  • délka bubliny nivelační libely: 5 mm
  • sázecí libela: ne
  • indexová libela: ne
  • citlivost sázecí / nivelační libely: 120 "
  • citlivost alhidádové libely (plate level): 120 "
  • určeno pro práce: speciální
