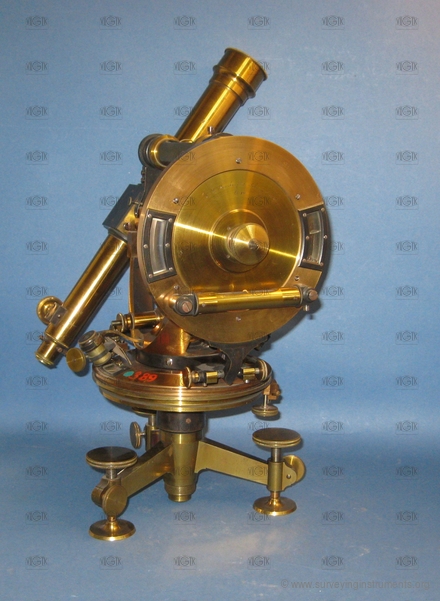

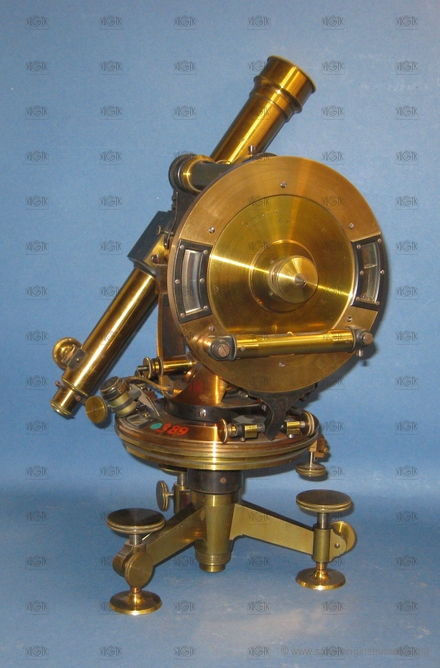

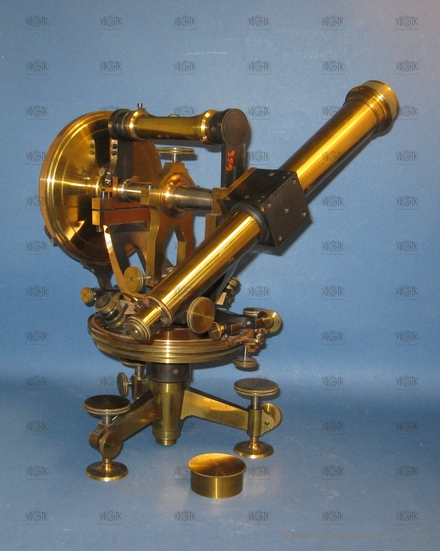

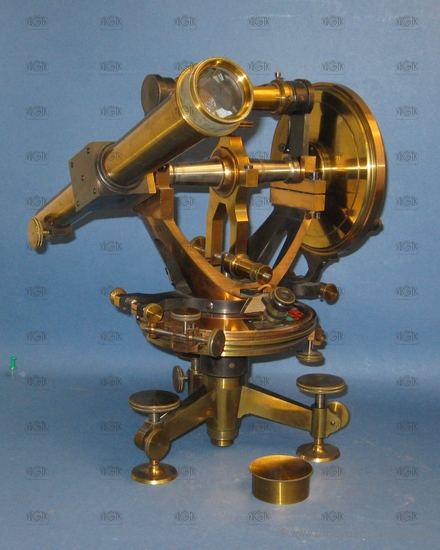

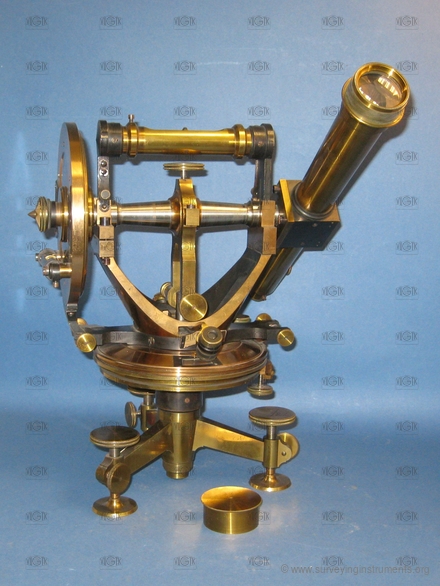

Theodolit – Breithaupt
Beschreibung
Herstellerkennzeichnung
Konstruktionsmerkmale
Information zum Verwendungszweck
Information zum Gerätezustand
Grundinformationen
VÚGTK:
S0294
Eigentümer:
České vysoké učení technické v Praze - Stavební fakulta
Hersteller:
Breithaupt
Gemacht:
01.01.1870
Länge:
383
mm
Breite:
273
mm
Höhe:
326
mm
Gewicht:
8516
g
S/N:
908
Technische Parameter
Strichkreuz:
Art des Fernrohrs:
spezial
Stativbefestigung:
Dreifuss mit doppelter Stativschraube
Art der Klemme:
Alhidadenklemmschraube
Kompensator:
Nein
Einheit:
° ' "
die Möglichkeit, die Überhöhung zu bestimmen:
Nein
Gesichtsfeld des Fernrohrs:
umgekehrt
variable Fernrohrlänge:
Ja
Länge des Fernrohrs bei eingezogenem Okular:
352
mm
Länge des Fernrohrs bei ausgezogenem Okular:
383
mm
Objektivdurchmesser:
34
mm
kürzeste Zielweite:
2000
mm
Bauart des optischen Lotes:
nichts
Bussole:
keine
Durchmesser des Horizontalkreises:
153
mm
Ablesevorrichtung Horizontalkreis:
Nonius
Anzahl der Ablesevorrichtungen am Horizontalkreis:
2
kleinste Teilungsintervall des Horizontalkreises:
20´
Einstellen einer Anfangerichtung:
repetitions
Vertikalkreis:
Ja
Durchmesser des Vertikalkreises:
153
mm
Ablesevorrichtung Vertikalkreis:
Nonius
Anzahl der Ablesevorrichtungen am Vertikalkreis:
2
kleinste Teilungsintervall des Vertikalkreises:
20´
Kreuzlibelle:
Nein
Nivellierlibelle:
Nein
Setzlibelle:
Ja
Länge der Setzlibelle:
80
mm
Blasenlänge der Setzlibelle:
32
mm
Höhenindexlibelle:
Ja
Länge der Höhenindexlibelle:
60
mm
Blasenlänge der Höhenindexlibelle:
30
mm
Einsatzgebiet:
gemeinsames
