Zeměměřické a astronomické přístroje používané na území ČR od 16. do konce 20. století

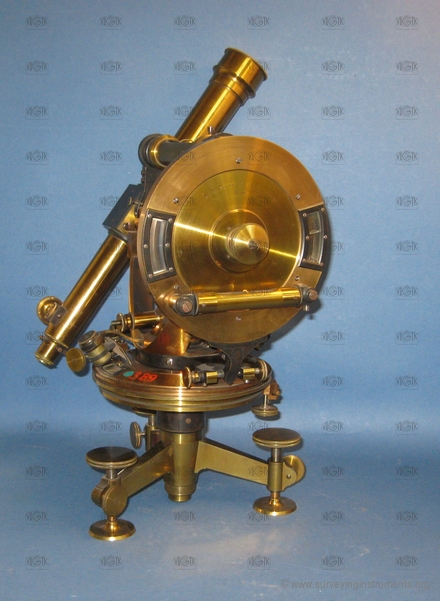

teodolit – Breithaupt

Název výrobce uvedený na přístroji
  • F. W. Breithaupt & Sohn

Konstrukční zajímavosti
  • typ přístroje: univerzální repetiční teodolit, mosaz
  • obvodové ustanovky
  • excentrický dalekohled
  • na V kruhu nejsou lupy
  • po montáži překladný dalekohled

Informace o používání přístroje
  • používán na ČVUT inv. č. nové D3-01001897/000

Informace o stavu přístroje
  • znečištěná optika
  • poškozený
  • prasklé krycí sklo II. vernieru V kruhu
  • při otáčení na sebe naráží Hz ustanovky
  • zkrácený postup určování parametrů

  • VÚGTK: S0294
  • Vlastník: České vysoké učení technické v Praze - Stavební fakulta
  • Výrobce: Breithaupt
  • Vyrobeno: 01.01.1870
  • Délka: 383 mm
  • Šířka: 273 mm
  • Výška: 326 mm
  • Hmotnost: 8516 g
  • S/N: 908

  • ryskový kříž:
  • NK_037
  • typ dalekohledu: speciální
  • připojení ke stativu: trojnožka s dvojitým šroubem
  • typ ustanovky: hrubá na obvod
  • kompenzátor: ne
  • použité jednotky: ° ' "
  • možnost určení převýšení: ne
  • obraz v dalekohledu: převrácený
  • proměnná délka dalekohledu: ano
  • délka dalekohledu se zasunutým okulárem: 352 mm
  • délka dalekohledu s vysunutým okulárem: 383 mm
  • průměr objektivu: 34 mm
  • minimální vzdálenost zaostření dalekohledu: 2000 mm
  • provedení centrovače: není
  • buzola: není
  • průměr vodorovného kruhu: 153 mm
  • hlavní odečítací pomůcka vodorovného kruhu: vernier
  • počet odečítacích pomůcek vodorovného kruhu: 2
  • nejmenší dílek vodorovného kruhu: 20´
  • nastavení nulového čtení na vodorovném kruhu: repetiční
  • svislý kruh: ano
  • průměr svislého kruhu: 153 mm
  • hlavní odečítací pomůcky svislého kruhu: vernier
  • počet odečítacích pomůcek (segmentu) svislého kruhu: 2
  • nejmenší dílek (segmentu) svislého kruhu: 20´
  • křížová libela: ne
  • nivelační libela: ne
  • sázecí libela: ano
  • délka sázecí libely: 80 mm
  • délka bubliny sázecí libely: 32 mm
  • indexová libela: ano
  • délka indexové libely: 60 mm
  • délka bubliny indexové libely: 30 mm
  • určeno pro práce: běžné
