Theodolit

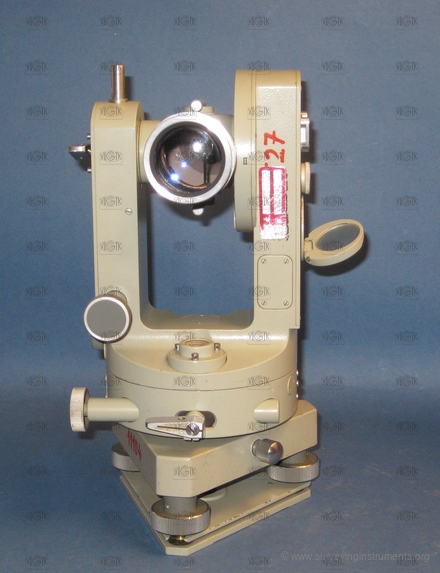

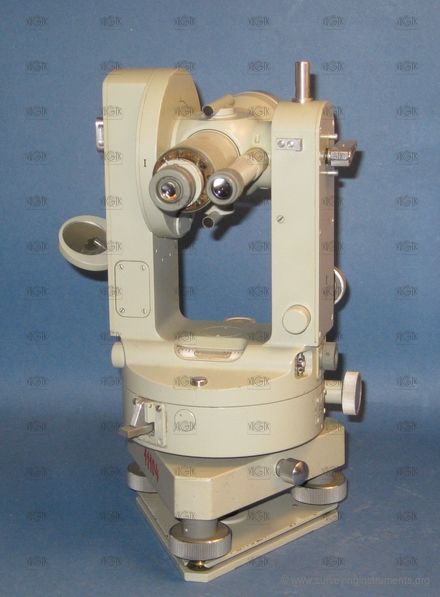

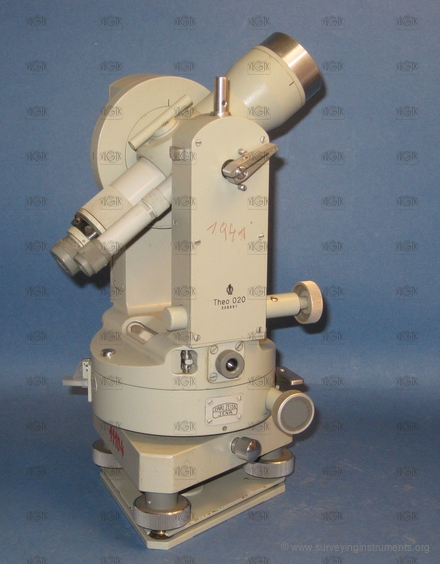

Theo 020
Hersteller
Carl Zeiss Jena
Theo 020
×
×
×
Vorherige
Nächste
Theo 020
Beschreibung
Herstellerkennzeichnung
Konstruktionsmerkmale
Information zum Verwendungszweck
Information zum Gerätezustand
Grundinformationen
VÚGTK:
S0296
Eigentümer:
České vysoké učení technické v Praze - Stavební fakulta
Hersteller:
Carl Zeiss Jena
Gemacht:
01.01.1975
Länge:
200
mm
Breite:
140
mm
Höhe:
277
mm
Gewicht:
3385
g
S/N:
236551
Technische Parameter
Strichkreuz:
Art des Fernrohrs:
Fernrohrlagenwechsel beidseitig
Stativbefestigung:
Tellerstativ mit Federunterlage
Art der Klemme:
Limbusklemmschraube
Kompensator:
Ja
Einheit:
Neugrad
die Möglichkeit, die Überhöhung zu bestimmen:
Ja
Art des Entfernungsmessers:
optisch
Bauart des Entfenungsmessers:
integriert
Gesichtsfeld des Fernrohrs:
aufrecht
variable Fernrohrlänge:
Nein
Länge des Fernrohrs bei ausgezogenem Okular:
210
mm
Objektivdurchmesser:
40
mm
Bauart des optischen Lotes:
intrumentenintern
Bussole:
keine
Durchmesser des Horizontalkreises:
115
mm
Ablesevorrichtung Horizontalkreis:
Skalamikroskop
Anzahl der Ablesevorrichtungen am Horizontalkreis:
1
kleinste Teilungsintervall des Horizontalkreises:
10c
Einstellen einer Anfangerichtung:
Klemme
Vertikalkreis:
Ja
Durchmesser des Vertikalkreises:
115
mm
Ablesevorrichtung Vertikalkreis:
Skalamikroskop
Anzahl der Ablesevorrichtungen am Vertikalkreis:
1
Kreuzlibelle:
Nein
Länge der Kreuzlibelle in Querrichtung:
40
mm
Blasenlänge der Kreuzlibelle in Querrichtung:
20
mm
Nivellierlibelle:
Nein
Setzlibelle:
Nein
Höhenindexlibelle:
Nein
Einsatzgebiet:
gemeinsames
