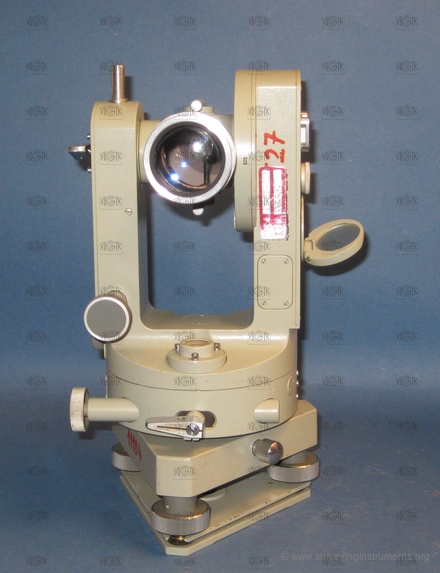

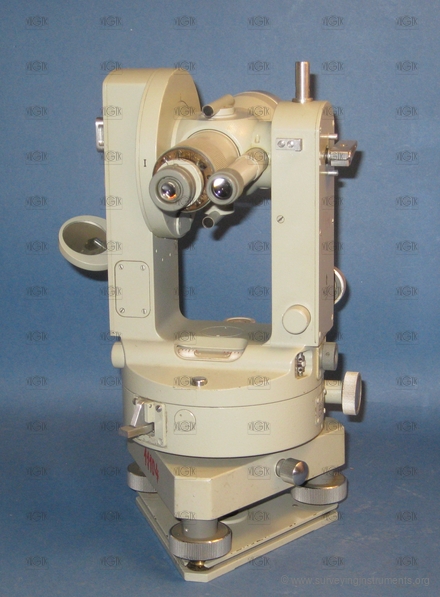

Theo 020
Popis
Název výrobce uvedený na přístroji
Carl Zeiss Jena
Konstrukční zajímavosti
typ přístroje: minutový teodolit – tachymetr s repetiční svorou
možnost usměrňovače nebo celokruhové buzoly
Informace o používání přístroje
používán na ČVUT inv. č. nové I3-01001941/000
Informace o stavu přístroje
zatuhlý, nefunkční ostření
neúplný
znečištěná optika
chybí krytka rektifikačních šroubů stočeného ryskového kříže
zkrácený postup určování parametrů
Základní údaje
VÚGTK:
S0296
Vlastník:
České vysoké učení technické v Praze - Stavební fakulta
Výrobce:
Carl Zeiss Jena
Vyrobeno:
01.01.1975
Délka:
200
mm
Šířka:
140
mm
Výška:
277
mm
Hmotnost:
3385
g
S/N:
236551
Technické parametry
ryskový kříž:
typ dalekohledu:
prokladný oběma konci
připojení ke stativu:
deskový s pérovou podložkou
typ ustanovky:
hrubá na osu
kompenzátor:
ano
použité jednotky:
gon
možnost určení převýšení:
ano
typ dálkoměru:
optický
konstrukce dálkoměru:
integrovaný
obraz v dalekohledu:
vzpřímený
proměnná délka dalekohledu:
ne
délka dalekohledu s vysunutým okulárem:
210
mm
průměr objektivu:
40
mm
provedení centrovače:
v těle přístroje
buzola:
není
průměr vodorovného kruhu:
115
mm
hlavní odečítací pomůcka vodorovného kruhu:
stupnicový mikroskop
počet odečítacích pomůcek vodorovného kruhu:
1
nejmenší dílek vodorovného kruhu:
10c
nastavení nulového čtení na vodorovném kruhu:
svora
svislý kruh:
ano
průměr svislého kruhu:
115
mm
hlavní odečítací pomůcky svislého kruhu:
stupnicový mikroskop
počet odečítacích pomůcek (segmentu) svislého kruhu:
1
křížová libela:
ne
délka (křížové) libely kolmé na záměru:
40
mm
délka bubliny (křížové) libely kolmé na záměru:
20
mm
nivelační libela:
ne
sázecí libela:
ne
indexová libela:
ne
určeno pro práce:
běžné
