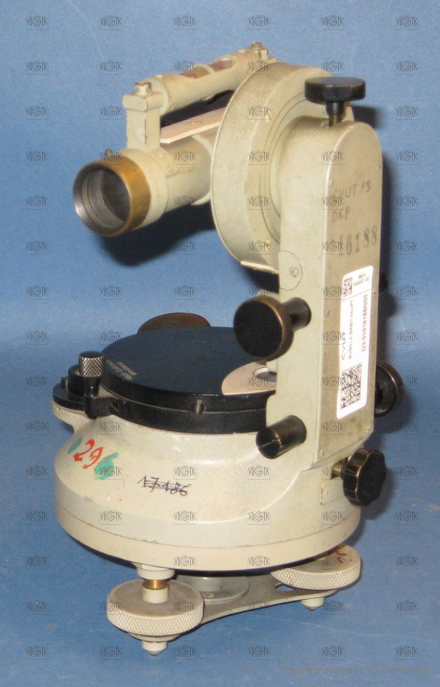

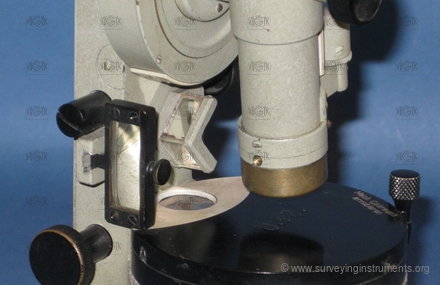

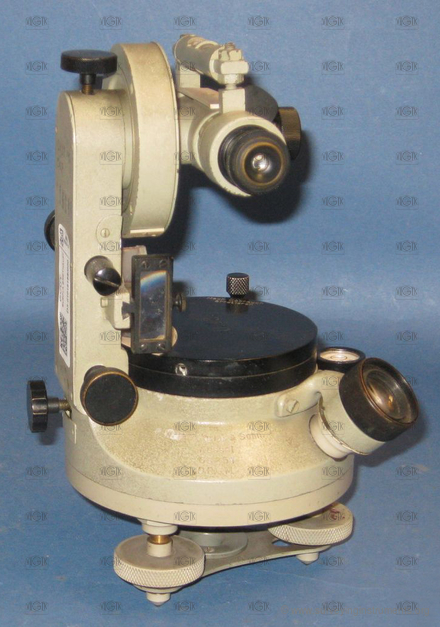

Theodolit – Breithaupt
Herstellerkennzeichnung
- VÚGTK: S0280
- Eigentümer: České vysoké učení technické v Praze - Stavební fakulta
- Hersteller: Breithaupt
- Gemacht: 01.01.1925
- Länge: 127 mm
- Breite: 142 mm
- Höhe: 210 mm
- Gewicht: 1736 g
- S/N: 69251
- Strichkreuz:
-
- Art des Fernrohrs: Fernrohrlagenwechsel beidseitig
- Stativbefestigung: Dreifuss mit doppelter Stativschraube
- Art der Klemme: Limbusklemmschraube
- Kompensator: Nein
- Einheit: ° ' "
- die Möglichkeit, die Überhöhung zu bestimmen: Ja
- Art des Entfernungsmessers: optisch
- Bauart des Entfenungsmessers: integriert
- Gesichtsfeld des Fernrohrs: umgekehrt
- variable Fernrohrlänge: Ja
- Länge des Fernrohrs bei ausgezogenem Okular: 128 mm
- Objektivdurchmesser: 20 mm
- Bauart des optischen Lotes: nichts
- Bussole: eingebaut
- Bauart der Bussole: Vollkreis
- Bussolendurchmesser: 70 mm
- kleinste Teilungsintervall der Bussole: 1°
- Durchmesser des Horizontalkreises: 85 mm
- Ablesevorrichtung Horizontalkreis: Index
- Anzahl der Ablesevorrichtungen am Horizontalkreis: 1
- kleinste Teilungsintervall des Horizontalkreises: 20´/5´
- Einstellen einer Anfangerichtung: nichts
- Vertikalkreis: Ja
- Durchmesser des Vertikalkreises: 70 mm
- Ablesevorrichtung Vertikalkreis: Index
- Anzahl der Ablesevorrichtungen am Vertikalkreis: 1
- kleinste Teilungsintervall des Vertikalkreises: 1° / 15'
- Nivellierlibelle: Ja
- Setzlibelle: Nein
- Höhenindexlibelle: Nein
- Empfindlichkeit der Alhidadenlibelle: 5´ "
- Einsatzgebiet: gemeinsames
