teodolit – Breithaupt
Popis
Název výrobce uvedený na přístroji
W. Breithaupt & Sohn Kassel
Konstrukční zajímavosti

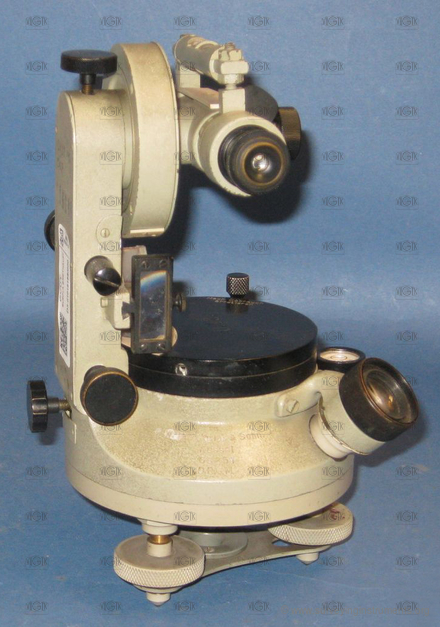

typ přístroje: buzolní teodolit – tachymetr
zakryté kovové kruhy, okénko na svislém kruhu zespodu

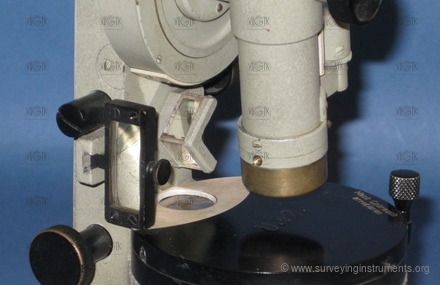

čtení svislého a hodinového kruhu společně posuvnou obdélníkovou lupou pomocí 2 zrcátek
reverzní nivelační libela
alhidádová krabicová libela
Informace o používání přístroje
používán na ČVUT inv. č. nové D3-01016188/000
Informace o stavu přístroje
znečištěná optika
zkrácený postup určování parametrů
Základní údaje
VÚGTK:
S0280
Vlastník:
České vysoké učení technické v Praze - Stavební fakulta
Výrobce:
Breithaupt
Vyrobeno:
01.01.1925
Délka:
127
mm
Šířka:
142
mm
Výška:
210
mm
Hmotnost:
1736
g
S/N:
69251
Technické parametry
ryskový kříž:
typ dalekohledu:
prokladný oběma konci
připojení ke stativu:
trojnožka s dvojitým šroubem
typ ustanovky:
hrubá na osu
kompenzátor:
ne
použité jednotky:
° ' "
možnost určení převýšení:
ano
typ dálkoměru:
optický
konstrukce dálkoměru:
integrovaný
obraz v dalekohledu:
převrácený
proměnná délka dalekohledu:
ano
délka dalekohledu s vysunutým okulárem:
128
mm
průměr objektivu:
20
mm
provedení centrovače:
není
buzola:
vestavěná
provedení buzoly:
celokruhová
průměr buzoly:
70
mm
nejmenší dílek stupnice buzoly:
1°
průměr vodorovného kruhu:
85
mm
hlavní odečítací pomůcka vodorovného kruhu:
index
počet odečítacích pomůcek vodorovného kruhu:
1
nejmenší dílek vodorovného kruhu:
20´/5´
nastavení nulového čtení na vodorovném kruhu:
nelze
svislý kruh:
ano
průměr svislého kruhu:
70
mm
hlavní odečítací pomůcky svislého kruhu:
index
počet odečítacích pomůcek (segmentu) svislého kruhu:
1
nejmenší dílek (segmentu) svislého kruhu:
1° / 15'
nivelační libela:
ano
sázecí libela:
ne
indexová libela:
ne
citlivost alhidádové libely (plate level):
5´
"
určeno pro práce:
běžné
