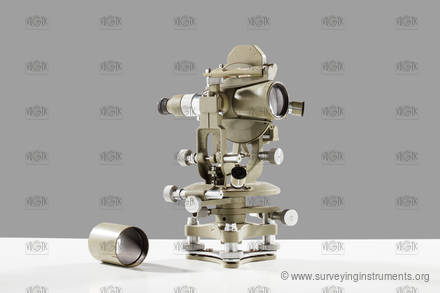

Theodolit
THN
Hersteller
Srb a Štys
THN
×
×
×
×
×
×
Vorherige
Nächste
THN
Beschreibung

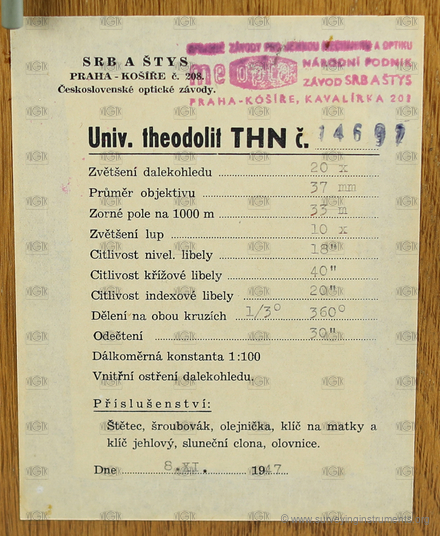

Herstellerkennzeichnung
Srb a Štys
Konstruktionsmerkmale
Information zum Verwendungszweck
Information zum Gerätezustand
Grundinformationen
VÚGTK:
S0044
Eigentümer:
Národní technické muzeum
Hersteller:
Srb a Štys
Gemacht:
08.11.1947
Länge:
185
mm
Breite:
162
mm
Höhe:
259
mm
Gewicht:
3660
g
S/N:
14697
Technische Parameter
Strichkreuz:
Art des Fernrohrs:
Fernrohrlagenwechsel einseitig
Stativbefestigung:
Tellerstativ mit Federunterlage
Art der Klemme:
Limbusklemmschraube
Kompensator:
Nein
Einheit:
° ' "
die Möglichkeit, die Überhöhung zu bestimmen:
Ja
Art des Entfernungsmessers:
optisch
Bauart des Entfenungsmessers:
integriert
Gesichtsfeld des Fernrohrs:
umgekehrt
variable Fernrohrlänge:
Nein
Länge des Fernrohrs bei eingezogenem Okular:
178
mm
Objektivdurchmesser:
45
mm
kürzeste Zielweite:
4300
mm
Fernrohrvergrößerung:
20
Bauart des optischen Lotes:
nichts
Bussole:
keine
Durchmesser des Horizontalkreises:
121
mm

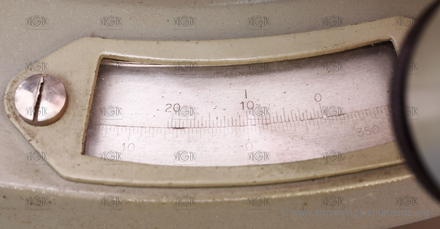

Ablesevorrichtung Horizontalkreis:
Nonius
Anzahl der Ablesevorrichtungen am Horizontalkreis:
2
kleinste Teilungsintervall des Horizontalkreises:
30"
Einstellen einer Anfangerichtung:
repetitions
Vertikalkreis:
Ja
Durchmesser des Vertikalkreises:
97
mm
Ablesevorrichtung Vertikalkreis:
Nonius
Anzahl der Ablesevorrichtungen am Vertikalkreis:
2
kleinste Teilungsintervall des Vertikalkreises:
30"
Kreuzlibelle:
Ja
Länge der Kreuzlibelle in Längsrichtung:
50
mm
Blasenlänge der Kreuzlibelle in Längsrichtung:
20
mm
Länge der Kreuzlibelle in Querrichtung:
50
mm
Blasenlänge der Kreuzlibelle in Querrichtung:
20
mm
Nivellierlibelle:
Ja
Länge der Nivellierlibelle:
75
mm
Blasenlänge der Nivellierlibelle:
25
mm
Setzlibelle:
Nein
Höhenindexlibelle:
Ja
Empfindlichkeit der Setzlibelle oder Nivellierlibelle:
20
"
Empfindlichkeit der Alhidadenlibelle:
40"
"
Empfindlichkeit der Höhenindexlibelle:
20
"
Einsatzgebiet:
gemeinsames
