Zeměměřické a astronomické přístroje používané na území ČR od 16. do konce 20. století

THN

Název výrobce uvedený na přístroji
  • Srb a Štys

Konstrukční zajímavosti

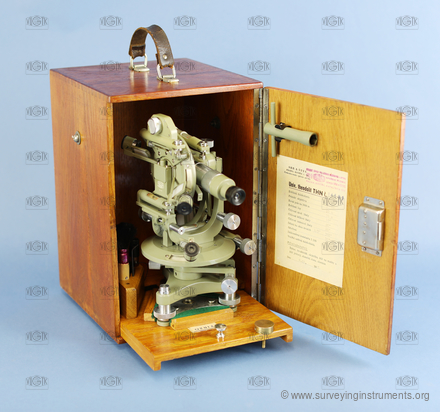

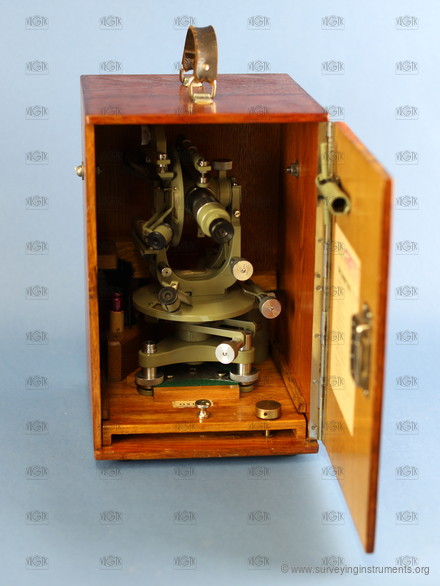

  • repetiční teodolit

Informace o používání přístroje
  • vyroben již v rámci firmy Meopta

Informace o stavu přístroje
  • velmi dobrý stav

  • VÚGTK: S0044
  • Vlastník: Národní technické muzeum
  • Výrobce: Srb a Štys
  • Vyrobeno: 08.11.1947
  • Délka: 185 mm
  • Šířka: 162 mm
  • Výška: 259 mm
  • Hmotnost: 3660 g
  • S/N: 14697

  • ryskový kříž:
  • NK_019
  • typ dalekohledu: prokladný jedním koncem
  • připojení ke stativu: deskový s pérovou podložkou
  • typ ustanovky: hrubá na osu
  • kompenzátor: ne
  • použité jednotky: ° ' "
  • možnost určení převýšení: ano
  • typ dálkoměru: optický
  • konstrukce dálkoměru: integrovaný
  • obraz v dalekohledu: převrácený
  • proměnná délka dalekohledu: ne
  • délka dalekohledu se zasunutým okulárem: 178 mm
  • průměr objektivu: 45 mm
  • minimální vzdálenost zaostření dalekohledu: 4300 mm
  • zvětšení dalekohledu: 20
  • provedení centrovače: není
  • buzola: není
  • průměr vodorovného kruhu: 121 mm

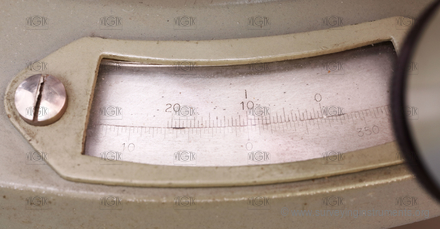

  • hlavní odečítací pomůcka vodorovného kruhu: vernier
  • počet odečítacích pomůcek vodorovného kruhu: 2
  • nejmenší dílek vodorovného kruhu: 30"
  • nastavení nulového čtení na vodorovném kruhu: repetiční
  • svislý kruh: ano
  • průměr svislého kruhu: 97 mm
  • hlavní odečítací pomůcky svislého kruhu: vernier
  • počet odečítacích pomůcek (segmentu) svislého kruhu: 2
  • nejmenší dílek (segmentu) svislého kruhu: 30"
  • křížová libela: ano
  • délka (křížové) libely rovnoběžné se záměrou: 50 mm
  • délka bubliny (křížové) libely rovnoběžné se záměrou: 20 mm
  • délka (křížové) libely kolmé na záměru: 50 mm
  • délka bubliny (křížové) libely kolmé na záměru: 20 mm
  • nivelační libela: ano
  • délka nivelační libely: 75 mm
  • délka bubliny nivelační libely: 25 mm
  • sázecí libela: ne
  • indexová libela: ano
  • citlivost sázecí / nivelační libely: 20 "
  • citlivost alhidádové libely (plate level): 40" "
  • citlivost indexové libely: 20 "
  • určeno pro práce: běžné
