Theodolit
triangulační teodolit
Hersteller
Srb a Štys
triangulační teodolit
×
×
×
×
×
×
×
Vorherige
Nächste
triangulační teodolit
Beschreibung
Herstellerkennzeichnung
SRB A ŠTYS PRAHA
Konstruktionsmerkmale
Information zum Verwendungszweck
Information zum Gerätezustand
Grundinformationen
VÚGTK:
S0054
Eigentümer:
Národní technické muzeum
Hersteller:
Srb a Štys
Gemacht:
01.01.1927
Länge:
302
mm
Breite:
305
mm
Höhe:
300
mm
Gewicht:
8450
g
S/N:
258
Technische Parameter
Strichkreuz:
Art des Fernrohrs:
umsetzbar
Stativbefestigung:
speziell
Art der Klemme:
Limbusklemmschraube
Kompensator:
Nein
Einheit:
° ' "
die Möglichkeit, die Überhöhung zu bestimmen:
Nein
Gesichtsfeld des Fernrohrs:
umgekehrt
variable Fernrohrlänge:
Ja
Länge des Fernrohrs bei eingezogenem Okular:
267
mm
Länge des Fernrohrs bei ausgezogenem Okular:
310
mm
Objektivdurchmesser:
40
mm
kürzeste Zielweite:
2100
mm
Fernrohrvergrößerung:
28
Bauart des optischen Lotes:
nichts
Bussole:
keine
Durchmesser des Horizontalkreises:
180
mm

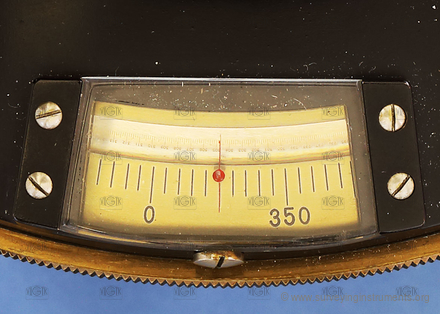

Ablesevorrichtung Horizontalkreis:
optisches Mikrometer
Anzahl der Ablesevorrichtungen am Horizontalkreis:
2
kleinste Teilungsintervall des Horizontalkreises:
5"
Einstellen einer Anfangerichtung:
nichts
Vertikalkreis:
Nein
Kreuzlibelle:
Ja
Länge der Kreuzlibelle in Längsrichtung:
70
mm
Blasenlänge der Kreuzlibelle in Längsrichtung:
15
mm
Länge der Kreuzlibelle in Querrichtung:
70
mm
Blasenlänge der Kreuzlibelle in Querrichtung:
15
mm
Nivellierlibelle:
Nein
Setzlibelle:
Ja
Länge der Setzlibelle:
108
mm
Blasenlänge der Setzlibelle:
20
mm
Höhenindexlibelle:
Nein
Empfindlichkeit der Setzlibelle oder Nivellierlibelle:
5
"
Empfindlichkeit der Alhidadenlibelle:
20
"
Einsatzgebiet:
genau
