nivelační přístroj – Kraft
Popis
Název výrobce uvedený na přístroji
E. KRAFT & SOHN IN WIEN
Konstrukční zajímavosti

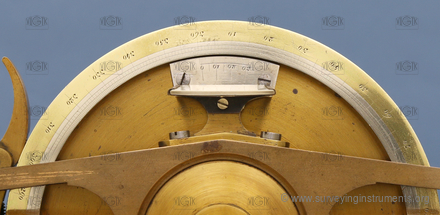

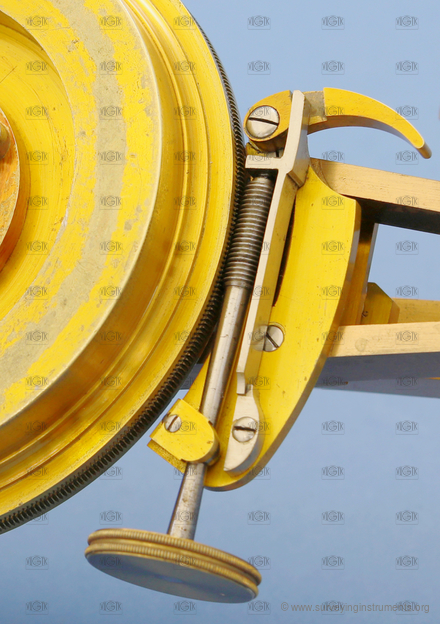

nekonečná ustanovka
sázecí libela na dalekohledu
citlivá libela je umístěna na alhidádě
typ konstrukce IV.
Informace o používání přístroje
přístroj byl používán na ČVUT, evidenční číslo 423
v roce 1912 byl servisován v dílně J. & J. Frič
Informace o stavu přístroje

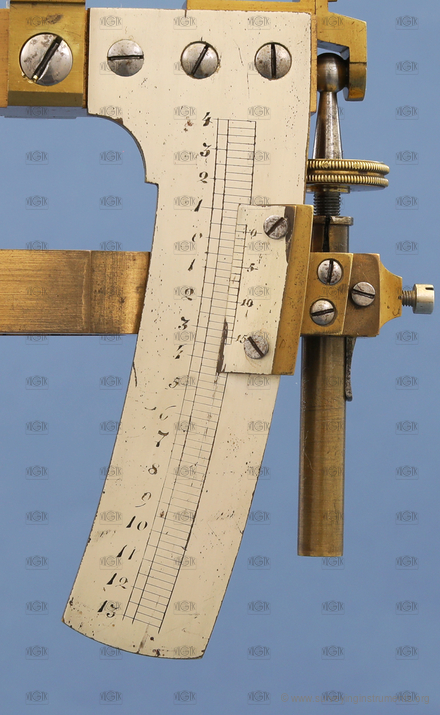

segment svislého kruhu má odečítací vernier bez lupy
chybí sázecí libela na dalekohledu
Základní údaje
VÚGTK:
S0001
Vlastník:
Národní technické muzeum
Výrobce:
Kraft
Vyrobeno:
02.01.1855
Délka:
128
mm
Šířka:
307
mm
Výška:
158
mm
Hmotnost:
3630
g
S/N:
106
Technické parametry
ryskový kříž:
typ dalekohledu:
překladný
připojení ke stativu:
speciální
typ ustanovky:
hrubá na obvod
kompenzátor:
ne
použité jednotky:
° ' "
elevační šroub:
ano
typ dálkoměru:
optický
konstrukce dálkoměru:
integrovaný
obraz v dalekohledu:
převrácený
proměnná délka dalekohledu:
ano
délka dalekohledu se zasunutým okulárem:
441
mm
délka dalekohledu s vysunutým okulárem:
477
mm
průměr objektivu:
43
mm
minimální vzdálenost zaostření dalekohledu:
4020
mm
zvětšení dalekohledu:
20
vodorovný kruh:
ne
segment výškového kruhu:
ano
rozsah segmentu výškového kruhu:
-4 - +13
průměr svislého kruhu:
122
mm
hlavní odečítací pomůcky svislého kruhu:
vernier
počet odečítacích pomůcek (segmentu) svislého kruhu:
1
křížová libela:
ne
délka (křížové) libely rovnoběžné se záměrou:
131
mm
délka bubliny (křížové) libely rovnoběžné se záměrou:
28
mm
nivelační libela:
ne
sázecí libela:
ano
citlivost alhidádové libely (plate level):
240
"
určeno pro práce:
běžné
