Zeměměřické a astronomické přístroje používané na území ČR od 16. do konce 20. století

Ni 040A

Název výrobce uvedený na přístroji
  • Carl Zeiss Jena

Konstrukční zajímavosti
  • pro horizontaci použity klínky místo stavěcích šroubů
  • závit o průměru 14 mm

Informace o stavu přístroje
  • velmi dobrý stav včetně příslušenství

  • VÚGTK: S0010
  • Vlastník: Národní technické muzeum
  • Výrobce: Carl Zeiss Jena
  • Vyrobeno: 01.01.1980
  • Délka: 106 mm
  • Šířka: 186 mm
  • Výška: 145 mm
  • Hmotnost: 1490 g
  • S/N: 005393

  • ryskový kříž:
  • NK_009
  • typ dalekohledu: pevný
  • připojení ke stativu: deskový s pérovou podložkou
  • typ ustanovky: nekonečná - třecí
  • kompenzátor: ano
  • použité jednotky: gon
  • elevační šroub: ne
  • typ dálkoměru: optický
  • konstrukce dálkoměru: integrovaný
  • obraz v dalekohledu: vzpřímený
  • proměnná délka dalekohledu: ne
  • délka dalekohledu se zasunutým okulárem: 188 mm
  • délka dalekohledu s vysunutým okulárem: 191 mm
  • průměr objektivu: 38 mm
  • minimální vzdálenost zaostření dalekohledu: 470 mm
  • zvětšení dalekohledu: 20

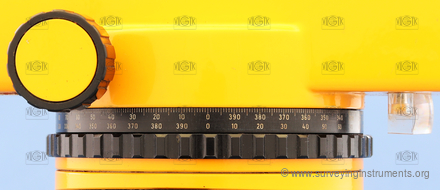

  • vodorovný kruh: ano
  • průměr vodorovného kruhu: 80 mm

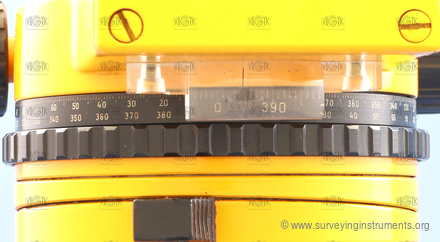

  • hlavní odečítací pomůcka vodorovného kruhu: index
  • počet odečítacích pomůcek vodorovného kruhu: 1
  • nejmenší dílek vodorovného kruhu: 1 gon
  • segment výškového kruhu: ne
  • křížová libela: ne
  • nivelační libela: ne
  • sázecí libela: ne
  • určeno pro práce: běžné
