Zeměměřické a astronomické přístroje používané na území ČR od 16. do konce 20. století

astronomicko-geodetické přístroje – Hildebrand

Název výrobce uvedený na přístroji

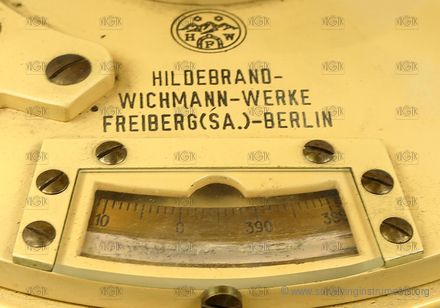

  • HILDEBRAND - WICHMANN - WERKE, Freiberg (SA.)-Berlin

Konstrukční zajímavosti
  • lze použít jako pasážník
  • excentrický dalekohled

Informace o používání přístroje
  • některá z technických VŠ v Brně

Informace o stavu přístroje
  • přístroj je neúplný
  • chybí jedna odečítací pomůcka vodorovného kruhu
  • odečítací pomůcky svislého kruhu nejsou čitelné

  • VÚGTK: S0115
  • Vlastník: Vysoké učení technické v Brně
  • Výrobce: Hildebrand
  • Vyrobeno: 01.01.1935
  • Délka: 300 mm
  • Šířka: 248 mm
  • Výška: 285 mm
  • Hmotnost: 8630 g
  • S/N: 161034

  • ryskový kříž:
  • NK_001
  • typ dalekohledu: prokladný oběma konci
  • připojení ke stativu: trojnožka s dvojitým šroubem
  • typ ustanovky: hrubá na osu
  • použité jednotky: gon
  • proměnná délka dalekohledu: ano
  • délka dalekohledu se zasunutým okulárem: 300 mm
  • délka dalekohledu s vysunutým okulárem: 365 mm
  • průměr objektivu: 38 mm
  • zvětšení dalekohledu: 33
  • provedení centrovače: v trojnožce
  • buzola: není
  • průměr vodorovného kruhu: 155 mm
  • hlavní odečítací pomůcka vodorovného kruhu: čtecí mikroskop
  • počet odečítacích pomůcek vodorovného kruhu: 2
  • nejmenší dílek vodorovného kruhu: 20"
  • svislý kruh: ano
  • průměr svislého kruhu: 135 mm
  • hlavní odečítací pomůcky svislého kruhu: čtecí mikroskop
  • počet odečítacích pomůcek (segmentu) svislého kruhu: 2
  • nejmenší dílek (segmentu) svislého kruhu: 20"
  • křížová libela: ne
  • délka (křížové) libely rovnoběžné se záměrou: 170 mm
  • délka bubliny (křížové) libely rovnoběžné se záměrou: 40 mm
  • indexová libela: ne
  • sázecí libela: ne
  • citlivost alhidádové libely (plate level): 15" "
  • určeno pro práce: přesné
