Zeměměřické a astronomické přístroje používané na území ČR od 16. do konce 20. století

teodolit – Spitra

Typ přístroje
  • buzolní teodolit

Název výrobce uvedený na přístroji

  • O.Spitra in Prag

Konstrukční zajímavosti

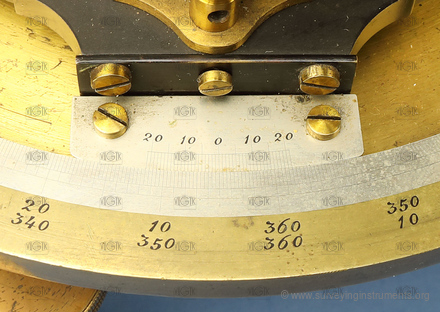

  • dvojí číslování vodorovného kruhu
  • výrobek vnuka zakladatele

Informace o stavu přístroje
  • chybí ostření dalekohledu
  • chybí nitkový kříž
  • chybí lupa u jedné odečítací pomůcky vod. kruhu
  • chybí nivelační libela
  • vypadlá střelka buzoly

  • VÚGTK: S0133
  • Vlastník: Hornicko-geologická fakulta, VŠB-TUO
  • Výrobce: Spitra
  • Vyrobeno: 01.01.1875
  • Délka: 380 mm
  • Šířka: 175 mm
  • Výška: 275 mm
  • Hmotnost: 4840 g
  • S/N:

  • typ dalekohledu: překladný
  • připojení ke stativu: trojnožka s dvojitým šroubem
  • typ ustanovky: hrubá na obvod
  • kompenzátor: ne
  • použité jednotky: ° ' "
  • obraz v dalekohledu: vzpříměný
  • proměnná délka dalekohledu: ano
  • délka dalekohledu se zasunutým okulárem: 380 mm
  • délka dalekohledu s vysunutým okulárem: 406 mm
  • průměr objektivu: 25 mm
  • minimální vzdálenost zaostření dalekohledu: 2350 mm
  • zvětšení dalekohledu: 20
  • provedení centrovače: není

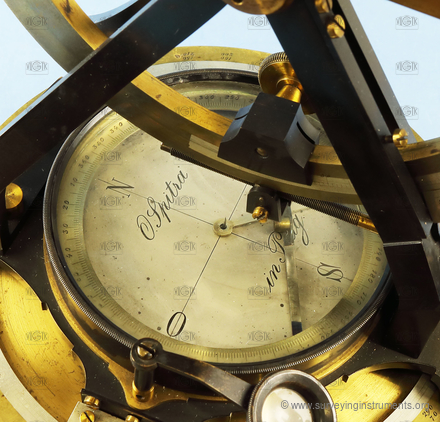

  • buzola: nasazovací
  • provedení buzoly: celokruhová
  • průměr buzoly: 108 mm
  • nejmenší dílek stupnice buzoly: 30'
  • průměr vodorovného kruhu: 175 mm
  • hlavní odečítací pomůcka vodorovného kruhu: vernier
  • počet odečítacích pomůcek vodorovného kruhu: 2
  • nejmenší dílek vodorovného kruhu: 1'
  • nastavení nulového čtení na vodorovném kruhu: nelze
  • svislý kruh: ne

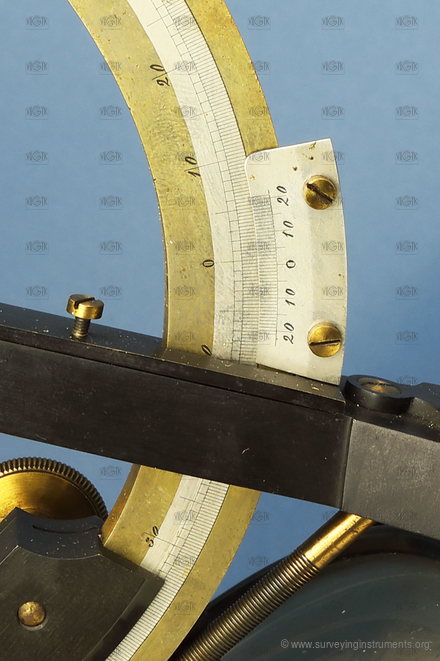

  • segment výškového kruhu: ano
  • rozsah segmentu výškového kruhu: 90
  • průměr svislého kruhu: 160 mm
  • hlavní odečítací pomůcky svislého kruhu: vernier
  • počet odečítacích pomůcek (segmentu) svislého kruhu: 1
  • nejmenší dílek (segmentu) svislého kruhu: 1'
  • křížová libela: ne
  • nivelační libela: ne
  • sázecí libela: ne
  • indexová libela: ne
  • určeno pro práce: hrubé
