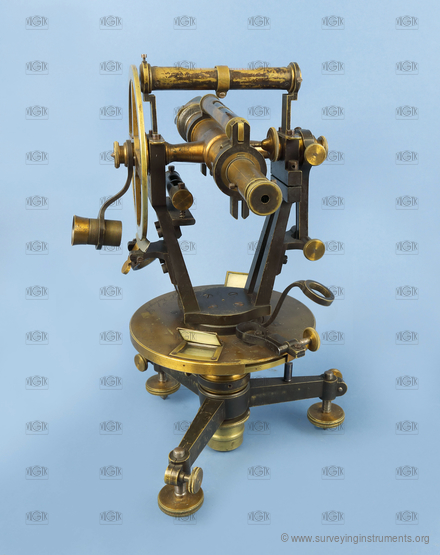

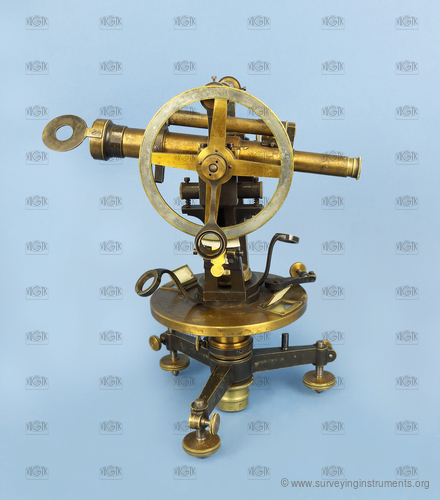

teodolit – Lingke

Název výrobce uvedený na přístroji
  • A. Lingke & Co. Freiberg i. S.

Konstrukční zajímavosti
  • vodorovný kruh je v krytu
  • na dalekohledu dvě libely (nivelační a 15" příčná sázecí )
  • dalekohled je prokladný jedním koncem + překladný
  • odklopná clona na objektivu

Informace o stavu přístroje

  • chybí lupy všech odečítacích pomůcek
  • chybí nitkový kříž, nelze definovat nitkový dálkoměr
  • chybí trubice křížové libely rovnoběžné se záměrou

  • VÚGTK: S0146
  • Vlastník: Hornicko-geologická fakulta, VŠB-TUO
  • Výrobce: Lingke
  • Vyrobeno: 01.01.1870
  • Délka: 235 mm
  • Šířka: 218 mm
  • Výška: 317 mm
  • Hmotnost: 5200 g
  • S/N:

  • typ dalekohledu: překladný
  • připojení ke stativu: trojnožka s dvojitým šroubem
  • typ ustanovky: hrubá na osu
  • kompenzátor: ne
  • použité jednotky: ° ' "
  • obraz v dalekohledu: převrácený
  • proměnná délka dalekohledu: ano
  • délka dalekohledu se zasunutým okulárem: 230 mm
  • délka dalekohledu s vysunutým okulárem: 258 mm
  • průměr objektivu: 25 mm
  • minimální vzdálenost zaostření dalekohledu: 8000 mm
  • zvětšení dalekohledu: 8
  • provedení centrovače: není
  • buzola: není
  • průměr vodorovného kruhu: 145 mm

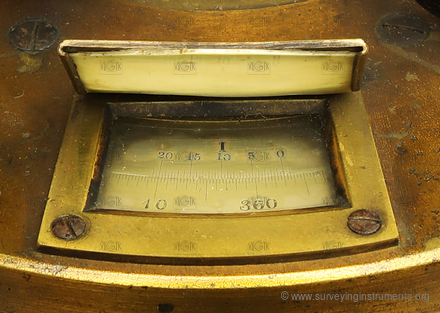

  • hlavní odečítací pomůcka vodorovného kruhu: vernier
  • počet odečítacích pomůcek vodorovného kruhu: 2
  • nejmenší dílek vodorovného kruhu: 30"
  • nastavení nulového čtení na vodorovném kruhu: nelze
  • svislý kruh: ano
  • segment výškového kruhu: ne
  • průměr svislého kruhu: 120 mm

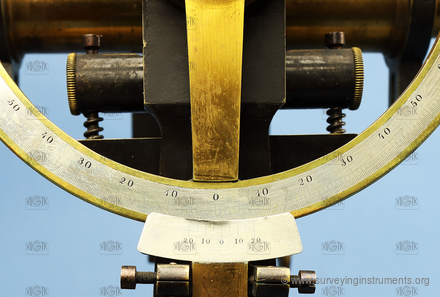

  • hlavní odečítací pomůcky svislého kruhu: vernier
  • počet odečítacích pomůcek (segmentu) svislého kruhu: 1
  • nejmenší dílek (segmentu) svislého kruhu: 1'
  • křížová libela: ano
  • délka (křížové) libely rovnoběžné se záměrou: 70 mm
  • nivelační libela: ano
  • délka nivelační libely: 104 mm
  • délka bubliny nivelační libely: 16 mm
  • sázecí libela: ano
  • délka sázecí libely: 110 mm
  • délka bubliny sázecí libely: 28 mm
  • indexová libela: ne
  • citlivost sázecí / nivelační libely: 50 "
  • určeno pro práce: běžné
