nivelační přístroj – Spitra
Popis
Název výrobce uvedený na přístroji
O. Spitra Prag.
Konstrukční zajímavosti

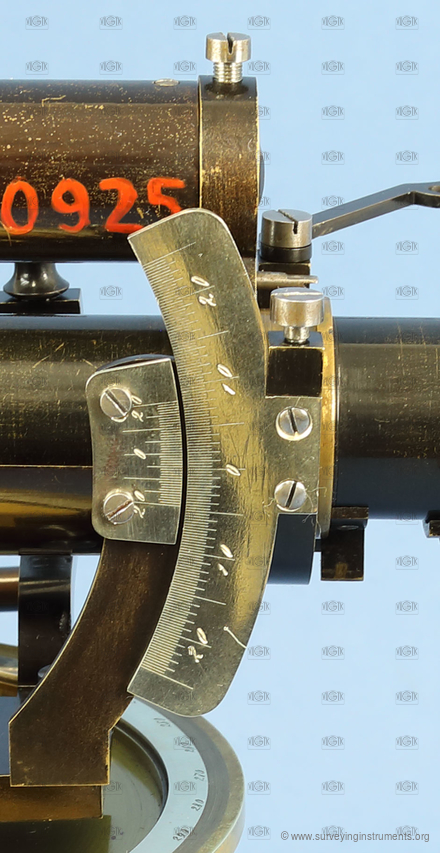

Možnost omezeného sklonu dalekohledu se čtením na segmentu svislého kruhu
Lze řadit mezi tzv. univerzální nivelační přístroje (tachymetry)
Informace o stavu přístroje
vodorovný kruh jde ztuha
Základní údaje
VÚGTK:
S0163
Vlastník:
Národní technické muzeum
Výrobce:
Spitra
Vyrobeno:
01.01.1865
Délka:
315
mm
Šířka:
145
mm
Výška:
244
mm
Hmotnost:
2920
g
S/N:
Technické parametry
ryskový kříž:
typ dalekohledu:
překladný
připojení ke stativu:
tulejka
typ ustanovky:
nekonečná - třecí
kompenzátor:
ne
použité jednotky:
° ' "
elevační šroub:
ano
typ dálkoměru:
optický
konstrukce dálkoměru:
integrovaný
obraz v dalekohledu:
vzpřímený
proměnná délka dalekohledu:
ano
délka dalekohledu se zasunutým okulárem:
312
mm
délka dalekohledu s vysunutým okulárem:
334
mm
průměr objektivu:
22
mm
minimální vzdálenost zaostření dalekohledu:
3350
mm
zvětšení dalekohledu:
25

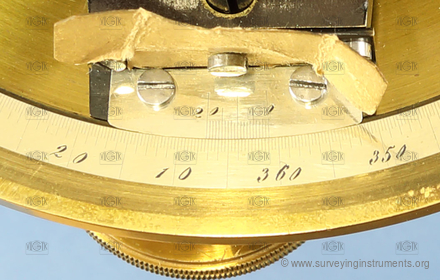

vodorovný kruh:
ano
průměr vodorovného kruhu:
130
mm
hlavní odečítací pomůcka vodorovného kruhu:
vernier
počet odečítacích pomůcek vodorovného kruhu:
1
nejmenší dílek vodorovného kruhu:
1'
segment výškového kruhu:
ano
rozsah segmentu výškového kruhu:
40°
průměr svislého kruhu:
120
mm
hlavní odečítací pomůcky svislého kruhu:
vernier
počet odečítacích pomůcek (segmentu) svislého kruhu:
1
nejmenší dílek (segmentu) svislého kruhu:
1'
křížová libela:
ne
nivelační libela:
ano
délka nivelační libely:
135
mm
délka bubliny nivelační libely:
26
mm
sázecí libela:
ne
citlivost sázecí / nivelační libely:
60
"
určeno pro práce:
běžné
