Zeměměřické a astronomické přístroje používané na území ČR od 16. do konce 20. století

teodolit – --undefined--

Typ přístroje

  • buzolní teodolit vestavěný na úhlovou hlavici

Název výrobce uvedený na přístroji

  • neuveden

Konstrukční zajímavosti

  • přístroj je vybaven kulovým čepem pro horizontaci rukou

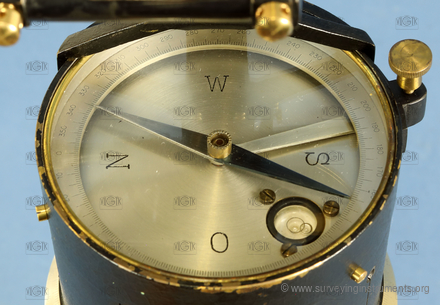

  • v buzole je excentricky umístěna krabicová libela
  • zajímavé spojení přístrojů odlišné přesnosti a použití

Informace o používání přístroje
  • Předpokládáme hrubší měřické práce v lesnictví: nivelace, tachymetrie s magnetickou orientací, vytyčování průseků

Informace o stavu přístroje
  • dobrý

  • VÚGTK: S0166
  • Vlastník: Národní technické muzeum
  • Výrobce: --undefined--
  • Vyrobeno: 01.01.1930
  • Délka: 142 mm
  • Šířka: 100 mm
  • Výška: 348 mm
  • Hmotnost: 2130 g
  • S/N:

  • ryskový kříž:
  • NK_004
  • typ dalekohledu: prokladný jedním koncem
  • připojení ke stativu: tulejka
  • typ ustanovky: hrubá na obvod
  • kompenzátor: ne
  • použité jednotky: ° ' "
  • možnost určení převýšení: ano
  • typ dálkoměru: optický
  • konstrukce dálkoměru: integrovaný
  • obraz v dalekohledu: převrácený
  • proměnná délka dalekohledu: ano
  • délka dalekohledu se zasunutým okulárem: 142 mm
  • délka dalekohledu s vysunutým okulárem: 150 mm
  • průměr objektivu: 15 mm
  • minimální vzdálenost zaostření dalekohledu: 3430 mm
  • zvětšení dalekohledu: 4
  • provedení centrovače: není

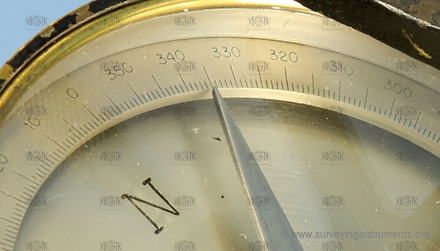

  • buzola: vestavěná
  • provedení buzoly: celokruhová
  • průměr buzoly: 85 mm
  • nejmenší dílek stupnice buzoly: 1°

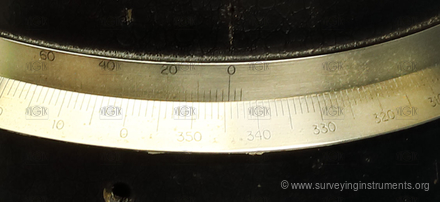

  • průměr vodorovného kruhu: 104 mm
  • hlavní odečítací pomůcka vodorovného kruhu: vernier
  • počet odečítacích pomůcek vodorovného kruhu: 2
  • nejmenší dílek vodorovného kruhu: 2´
  • nastavení nulového čtení na vodorovném kruhu: nelze
  • svislý kruh: ano
  • segment výškového kruhu: ne

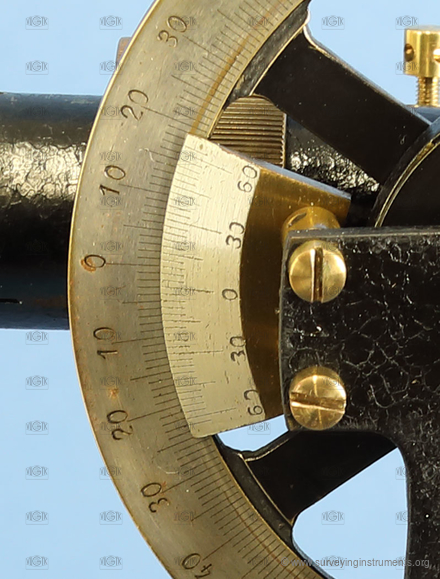

  • průměr svislého kruhu: 80 mm
  • hlavní odečítací pomůcky svislého kruhu: vernier
  • počet odečítacích pomůcek (segmentu) svislého kruhu: 2
  • nejmenší dílek (segmentu) svislého kruhu: 3´
  • křížová libela: ne
  • nivelační libela: ano
  • délka nivelační libely: 61 mm
  • délka bubliny nivelační libely: 8 mm
  • sázecí libela: ne
  • indexová libela: ne
  • citlivost sázecí / nivelační libely: 120 "
  • určeno pro práce: hrubé
