teodolit – Osterland
Název výrobce uvedený na přístroji
- neuvedeno
- křížová libela je umístěná nad dalekohledem (kolmá na záměru)
- "dvojitá trojnožka"
- ryskový kříž je pootočený, nelze zaostřit
- chybí optická část odečítací pomůcky č. I (vodorovného kruhu)
- pravděpodobně chybí hrubá ustanovka vodorovného kruhu, mechanismus jemné ustanovky je patrný
- VÚGTK: S0150
- Vlastník: Hornicko-geologická fakulta, VŠB-TUO
- Výrobce: Osterland
- Vyrobeno: 01.01.1870
- Délka: 235 mm
- Šířka: 175 mm
- Výška: 313 mm
- Hmotnost: 5310 g
- S/N:
- ryskový kříž:
-
- typ dalekohledu: prokladný jedním koncem
- připojení ke stativu: speciální
- typ ustanovky: hrubá na osu
- kompenzátor: ne
- použité jednotky: ° ' "
- možnost určení převýšení: ne
- konstrukce dálkoměru: N/A
- obraz v dalekohledu: převrácený
- proměnná délka dalekohledu: ano
- délka dalekohledu se zasunutým okulárem: 232 mm
- délka dalekohledu s vysunutým okulárem: 288 mm
- průměr objektivu: 21 mm
- minimální vzdálenost zaostření dalekohledu: 1500 mm
- zvětšení dalekohledu: 20
- provedení centrovače: není

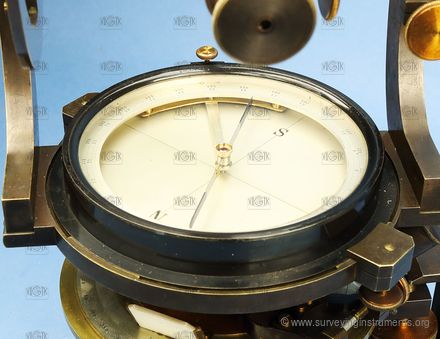

- buzola: vestavěná
- provedení buzoly: celokruhová
- průměr buzoly: 115 mm
- nejmenší dílek stupnice buzoly: 30´´
- průměr vodorovného kruhu: 120 mm

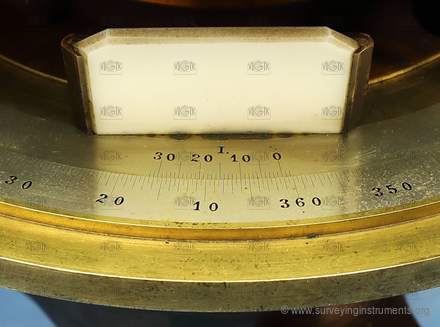

- hlavní odečítací pomůcka vodorovného kruhu: vernier
- počet odečítacích pomůcek vodorovného kruhu: 2
- nejmenší dílek vodorovného kruhu: 1'
- nastavení nulového čtení na vodorovném kruhu: nelze
- svislý kruh: ano
- segment výškového kruhu: ne
- průměr svislého kruhu: 120 mm

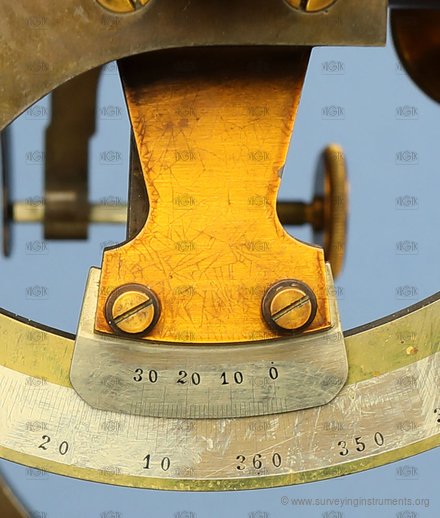

- hlavní odečítací pomůcky svislého kruhu: vernier
- počet odečítacích pomůcek (segmentu) svislého kruhu: 1
- nejmenší dílek (segmentu) svislého kruhu: 1'
- křížová libela: ne
- délka (křížové) libely kolmé na záměru: 80 mm
- délka bubliny (křížové) libely kolmé na záměru: 25 mm
- nivelační libela: ne
- sázecí libela: ano
- indexová libela: ne
- citlivost alhidádové libely (plate level): 40 "
- určeno pro práce: přesné
