teodolit – Rost

Typ přístroje
  • buzolní teodolit
Název výrobce uvedený na přístroji
  • R & A  ROST WIEN

Konstrukční zajímavosti
  • vodorovný kruh je v krytu
  • dalekohled je prokladný jedním koncem + překladný
  • hrubá ustanovka svislého kruhu je obvodová
  • buzola nad klopnou osou dalekohledu, na vynášecí desce

Informace o stavu přístroje

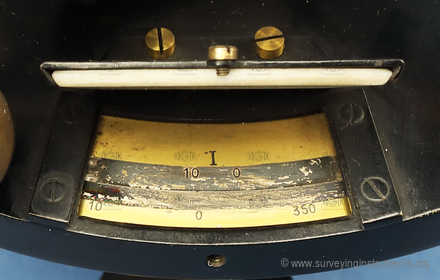

  • dělení odečítacích pomůcek je zoxidované, místy nečitelné
  • optická část odečítací pomůcky svislého kruhu je zdeformovaná - nelze odečítat

  • VÚGTK: S0152
  • Vlastník: Hornicko-geologická fakulta, VŠB-TUO
  • Výrobce: Rost
  • Vyrobeno: 01.01.1910
  • Délka: 243 mm
  • Šířka: 203 mm
  • Výška: 335 mm
  • Hmotnost: 6310 g
  • S/N: 2146

  • ryskový kříž:
  • NK_004
  • typ dalekohledu: prokladný jedním koncem
  • připojení ke stativu: trojnožka s dvojitým šroubem
  • typ ustanovky: hrubá na osu
  • kompenzátor: ne
  • použité jednotky: ° ' "
  • možnost určení převýšení: ano
  • typ dálkoměru: optický
  • konstrukce dálkoměru: integrovaný
  • obraz v dalekohledu: převrácený
  • proměnná délka dalekohledu: ano
  • délka dalekohledu se zasunutým okulárem: 238 mm
  • délka dalekohledu s vysunutým okulárem: 264 mm
  • průměr objektivu: 30 mm
  • minimální vzdálenost zaostření dalekohledu: 2200 mm
  • zvětšení dalekohledu: 25
  • provedení centrovače: není
  • buzola: nasazovací
  • provedení buzoly: celokruhová
  • průměr buzoly: 115 mm
  • nejmenší dílek stupnice buzoly: 30'
  • průměr vodorovného kruhu: 160 mm
  • hlavní odečítací pomůcka vodorovného kruhu: vernier
  • počet odečítacích pomůcek vodorovného kruhu: 2
  • nejmenší dílek vodorovného kruhu: 20"
  • nastavení nulového čtení na vodorovném kruhu: repetiční
  • svislý kruh: ano
  • segment výškového kruhu: ne
  • průměr svislého kruhu: 125 mm

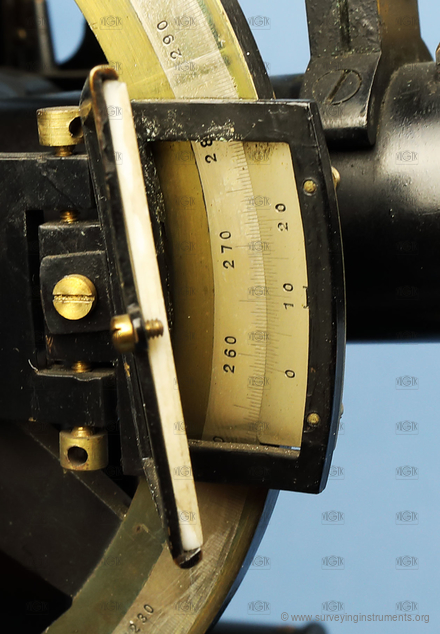

  • hlavní odečítací pomůcky svislého kruhu: vernier
  • počet odečítacích pomůcek (segmentu) svislého kruhu: 2
  • nejmenší dílek (segmentu) svislého kruhu: 30"
  • křížová libela: ano
  • délka (křížové) libely rovnoběžné se záměrou: 65 mm
  • délka bubliny (křížové) libely rovnoběžné se záměrou: 12 mm
  • délka (křížové) libely kolmé na záměru: 65 mm
  • délka bubliny (křížové) libely kolmé na záměru: 12 mm
  • nivelační libela: ano
  • délka nivelační libely: 118 mm
  • délka bubliny nivelační libely: 30 mm
  • sázecí libela: ne
  • indexová libela: ano
  • délka indexové libely: 85 mm
  • délka bubliny indexové libely: 20 mm
  • citlivost sázecí / nivelační libely: 20 "
  • citlivost indexové libely: 20 "
  • určeno pro práce: běžné
