Zeměměřické a astronomické přístroje používané na území ČR od 16. do konce 20. století

astronomicko-geodetické přístroje – Breithaupt

Typ měřidla

  • Ekvatoreal

Název výrobce uvedený na přístroji

  • F.V. Breithaupt & Sohn in CASSEL 1859

Konstrukční zajímavosti

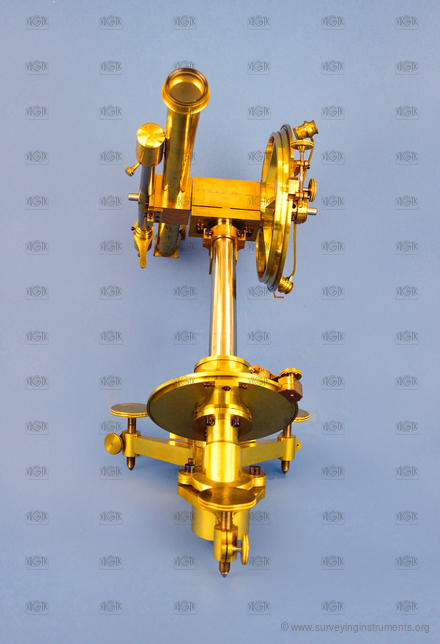

  • paralaktická montáž - hlavní osa směřuje k pólu, vedlejší deklinační osa je na ní kolmá a nese dalekohled

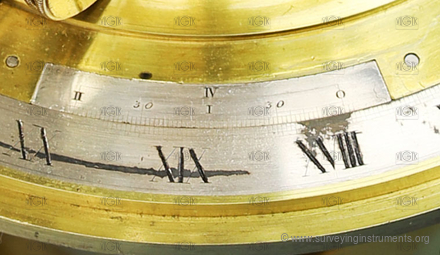

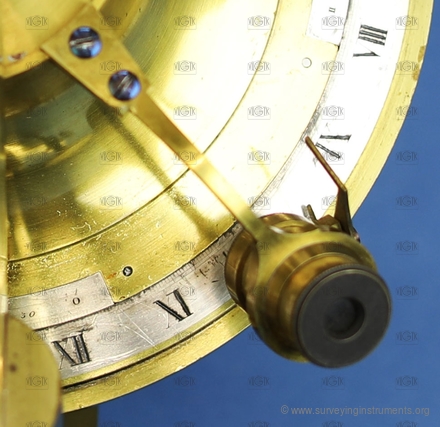

  • na polární ose hodinový kruh 0-24 h se 4 verniery
  • hodinový kruh na deklinační ose má nejmenší dílek 2´ a čtení vernierem na 2" , číslování 2x 0-90-0
  • dalekohled má lomený okulár a vyvažovací závaží

Informace o stavu přístroje

  • libely jsou bez kapalin

  • VÚGTK: S0170
  • Vlastník: Národní technické muzeum
  • Výrobce: Breithaupt
  • Vyrobeno: 01.01.1859
  • Délka: 518 mm
  • Šířka: 250 mm
  • Výška: 455 mm
  • Hmotnost: 15300 g
  • S/N:

  • typ dalekohledu: prokladný jedním koncem
  • připojení ke stativu: speciální
  • typ ustanovky: hrubá na obvod
  • použité jednotky: hodiny
  • obraz v dalekohledu: převrácený
  • proměnná délka dalekohledu: ano
  • délka dalekohledu se zasunutým okulárem: 405 mm
  • délka dalekohledu s vysunutým okulárem: 443 mm
  • průměr objektivu: 33 mm
  • provedení centrovače: není
  • buzola: není
  • průměr vodorovného kruhu: 160 mm
  • hlavní odečítací pomůcka vodorovného kruhu: vernier
  • počet odečítacích pomůcek vodorovného kruhu: 4
  • nastavení nulového čtení na vodorovném kruhu: nelze
  • svislý kruh: ano
  • průměr svislého kruhu: 200 mm
  • hlavní odečítací pomůcky svislého kruhu: vernier
  • počet odečítacích pomůcek (segmentu) svislého kruhu: 2
  • nejmenší dílek (segmentu) svislého kruhu: 10"
  • křížová libela: ano
  • délka (křížové) libely rovnoběžné se záměrou: 80 mm
  • délka (křížové) libely kolmé na záměru: 80 mm
  • sázecí libela: ne
  • určeno pro práce: speciální
