Zeměměřické a astronomické přístroje používané na území ČR od 16. do konce 20. století

další úhlová měřidla – Reichenbach

Typ měřidla
  • Bordův kruh

Název výrobce uvedený na přístroji

  • Reichenbach Utzschneider u.Liebherr in München

Konstrukční zajímavosti

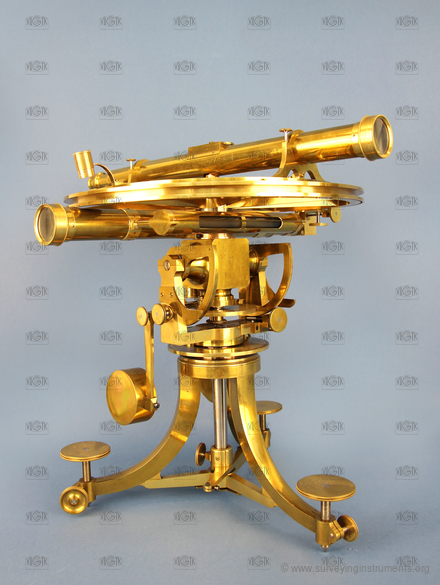

  • klasická konstrukce se zajišťovacím (lomeným) dalekohledem délky 437 mm

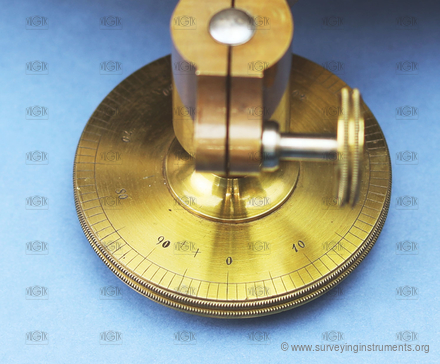

  • průměr pomocného vodorovného kruhu je 123 mm
  • integrovaný sluneční filtr na okuláru

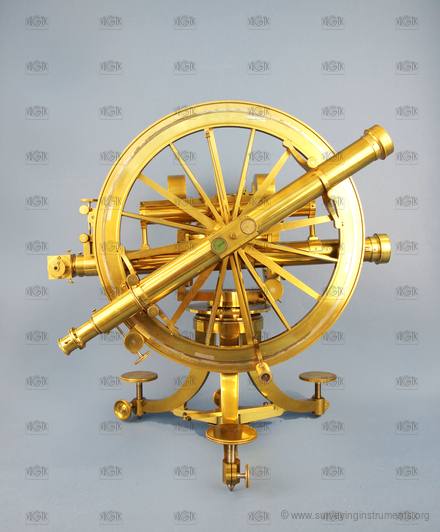

  • dělený vodorovný kruh lze překlopit do svislé/obecné polohy

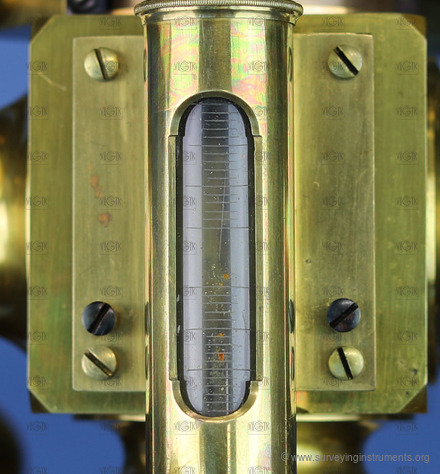

  • nivelační a alhidádová libela jsou bez kapaliny

Informace o používání přístroje
  • astronomický přístroj

Informace o stavu přístroje
  • mechanicky částečně zatuhlý

  • VÚGTK: S0172
  • Vlastník: Národní technické muzeum
  • Výrobce: Reichenbach
  • Vyrobeno: 01.01.1810
  • Délka: 492 mm
  • Šířka: 350 mm
  • Výška: 434 mm
  • Hmotnost: 16590 g
  • S/N:

  • typ dalekohledu: překladný
  • připojení ke stativu: speciální
  • typ ustanovky: hrubá na obvod
  • kompenzátor: ne
  • použité jednotky: ° ' "
  • možnost určení převýšení: ne
  • indexová libela: ne
  • obraz v dalekohledu: převrácený
  • proměnná délka dalekohledu: ano
  • délka dalekohledu se zasunutým okulárem: 465 mm
  • průměr objektivu: 33 mm
  • zvětšení dalekohledu: 33
  • provedení centrovače: není
  • buzola: není
  • vodorovný kruh: ano
  • průměr vodorovného kruhu: 350 mm

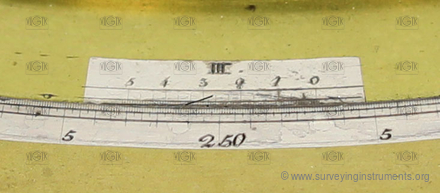

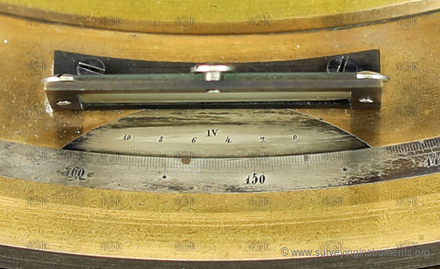

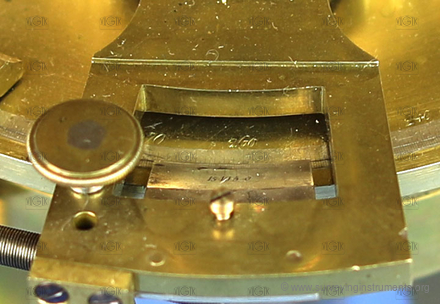

  • hlavní odečítací pomůcka vodorovného kruhu: vernier
  • nejmenší dílek vodorovného kruhu: 4"
  • počet odečítacích pomůcek vodorovného kruhu: 4
  • nastavení nulového čtení na vodorovném kruhu: nelze
  • svislý kruh: ano
  • segment výškového kruhu: ne
  • průměr svislého kruhu: 350 mm

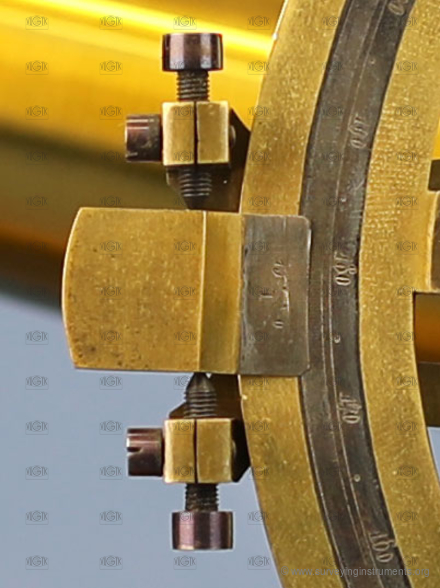

  • hlavní odečítací pomůcky svislého kruhu: vernier
  • počet odečítacích pomůcek (segmentu) svislého kruhu: 4
  • nejmenší dílek (segmentu) svislého kruhu: 4"
  • křížová libela: ano
  • délka (křížové) libely kolmé na záměru: 70 mm
  • délka nivelační libely: 230 mm
  • sázecí libela: ne
  • určeno pro práce: velmi přesné
