další úhlová měřidla – Heyde

Typ měřidla

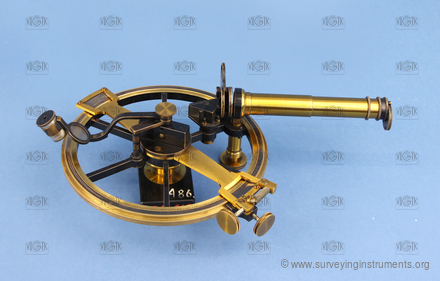

  • zrcadlový (reflexní) kruh

Název výrobce uvedený na přístroji

  • Gustav Heyde Dresden (ve víku krabice)

Konstrukční zajímavosti
  • zrcadlová navigační pomůcka umožňující měření repeticí v rozsahu 360°

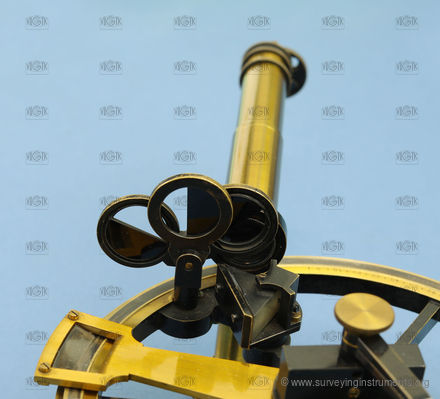

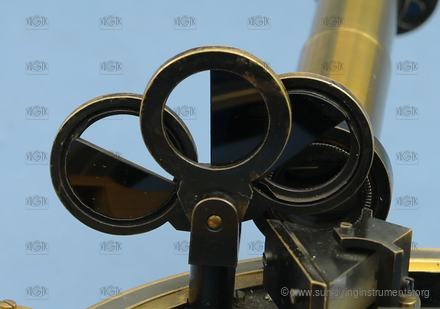

  • integrované sluneční filtry před zrcadly
  • na nejdelším okuláru je integrován otočný sluneční filtr
  • trojice výměnných okulárů
  • v příslušenství okulárový lomený hranol

Informace o používání přístroje
  • navigační pomůcka
  • lze měřit úhly v obecné poloze
  • Ck ČVŠT kabinet geodetický

Informace o stavu přístroje
  • zachovalý - funkční

  • VÚGTK: S0185
  • Vlastník: Národní technické muzeum
  • Výrobce: Heyde
  • Vyrobeno: 01.01.1890
  • Délka: 270 mm
  • Šířka: 215 mm
  • Výška: 82 mm
  • Hmotnost: 1080 g
  • S/N:

  • typ dalekohledu: pevný
  • připojení ke stativu: N/A
  • typ ustanovky: hrubá na obvod
  • kompenzátor: ne
  • použité jednotky: ° ' "
  • možnost určení převýšení: ne
  • konstrukce dálkoměru: N/A
  • indexová libela: ne
  • obraz v dalekohledu: převrácený
  • proměnná délka dalekohledu: ne
  • průměr objektivu: 15 mm
  • zvětšení dalekohledu: 5
  • provedení centrovače: není
  • buzola: není
  • vodorovný kruh: ano
  • průměr vodorovného kruhu: 160 mm

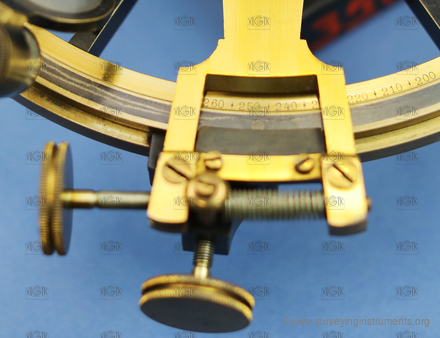

  • hlavní odečítací pomůcka vodorovného kruhu: vernier
  • nejmenší dílek vodorovného kruhu: 20"
  • počet odečítacích pomůcek vodorovného kruhu: 1
  • nastavení nulového čtení na vodorovném kruhu: nelze
  • svislý kruh: ne
  • segment výškového kruhu: ne
  • křížová libela: ne
  • sázecí libela: ne
  • určeno pro práce: přesné
