Zeměměřické a astronomické přístroje používané na území ČR od 16. do konce 20. století

Heyde

Gustav Heyde založil po vyučení a praxi např. u firmy Starke & Kammerer v roce 1872 v Drážďanech dílnu jemné mechaniky (Gustav Heyde – Mathematisch-mechanisches Institut Optische Präzisions-Werkstätte), která postupem doby získala světovou pověst ve výrobě fotoaparátů a geodetických a astronomických přístrojů. První konstrukcí byl dělicí stroj kruhů, který byl v roce 1889 automatizován a upraven roku 1904; používala ho i firma Kern. Následoval počítací stroj, rychloměr pro lokomotivy apod.

Optické oddělení vzniklo roku 1895. K významným konstrukcím patří teodolit se čtením dělených kruhů mikrometry (1888), čtení kruhů pomocí ozubeného děleného obvodu kruhu (1896), které bylo i jinými firmami používáno např. v konstrukcích vojenských zaměřovacích přístrojů.

V roce 1948 znárodněním vznikla firma VEB Optik Feinmess Dresden. Nadále byly vyráběny fotografické objektivy, dělicí stroje, nivelační a buzolní přístroje. V roce 1970 podnik změnil název na VEB Feinmess Dresden, stal se součástí VEB Carl Zeiss Jena a vyráběl přesná měřicí zařízení pro řízení např. obráběcích strojů. V roce 1985 byla zahájena produkce laserinterferometrů. Firma je po roce 1992 součástí skupiny Steinmeyer.

Související:

Feinmess Dresden

další úhlová měřidla

další úhlová měřidla

Název výrobce uvedený na přístroji
  • Gustav Heyde Dresden (ve víku krabice)

Konstrukční zajímavosti
  • typ přístroje - zrcadlový (reflexní) kruh
  • zrcadlová navigační pomůcka umožňující měření repeticí v rozsahu 360°
  • integrované sluneční filtry před zrcadly
  • na nejdelším okuláru je integrován otočný sluneční filtr
  • trojice výměnných okulárů
  • v příslušenství okulárový lomený hranol

Informace o používání přístroje
  • navigační pomůcka
  • lze měřit úhly v obecné poloze
  • Ck ČVŠT kabinet geodetický

Informace o stavu přístroje
  • zachovalý - funkční

Více

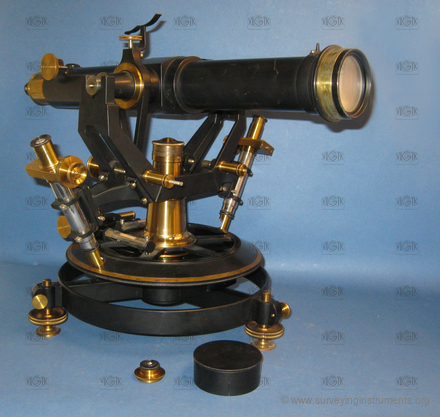

teodolit
triangulační
teodolit

Název výrobce uvedený na přístroji
  • Gustav Heyde Dresden

Konstrukční zajímavosti
  • triangulační teodolit s volným a překladným dalekohledem
  • šroub chodu (tlaku) alhidády
  • dvě stupnice Hz kruhu: vnější pro hrubé nastavení, vnitřní měřická
  • výměnné okuláry (Ryšavý: zvětšení 36x, 54 x)

Informace o používání přístroje
  • používán na ČVUT inv. č. nové I3-01001691/000

Informace o stavu přístroje
  • zatuhlý
  • nefunkční ustanovka
  • kruhy nečitelné
  • zkrácený postup určování parametrů

Více

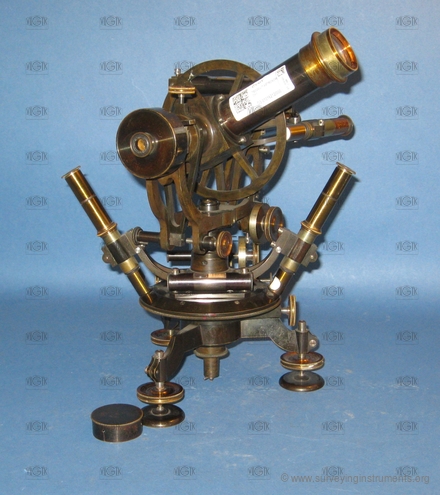

teodolit

teodolit

Název výrobce uvedený na přístroji
  • G. Heyde Dresden

Konstrukční zajímavosti
  • typ přístroje: univerzální teodolit s limbem na postrk
  • lomený dalekohled, sklopný asi 40° oboustranně  od horizontu, délka cca 121+172 mm
  • mikrometry se 100 dílky na jemných ustanovkách obou kruhů
  • osvětlení záměrného kříže

Informace o používání přístroje
  • používán na ČVUT inv. č. nové DK3-01016212/000

Informace o stavu přístroje
  • poškozený
  • na svislém kruhu není patrná dělená stupnice, mikroskopy nejasné
  • strhávání alhidády
  • zkrácený postup určování parametrů

Více

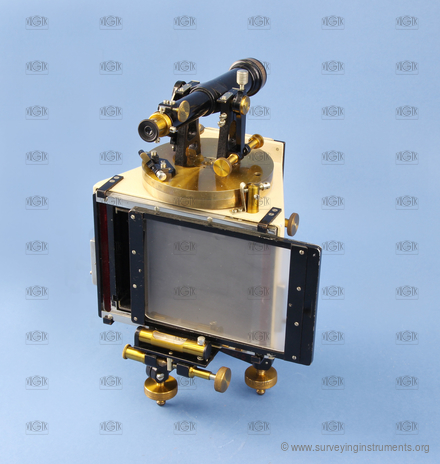

ostatní měřidla

ostatní měřidla

Název výrobce uvedený na přístroji
  • Gustav Heyde Dresden / GHD

Konstrukční zajímavosti
  • typ přístroje - fototeodolit  - Hüblova konstrukce
  • Fotogrammetrická komora formátu 115x88 mm označená GHD
  • odnímatelný objektiv firmy Maier Gorlitz
  • clona od 4 do 9
  • objektiv svisle posuvný v rozsahu +-25mm, čtení pomocí vernierové stupnice
  • nad komorou je umístěn teodolit
  • ustanovka vodorovného kruhu je nekonečná svislým pastorkem ve vodorovné dráze

Informace o stavu přístroje
  • zachovalý

Více
