Zeměměřické a astronomické přístroje používané na území ČR od 16. do konce 20. století

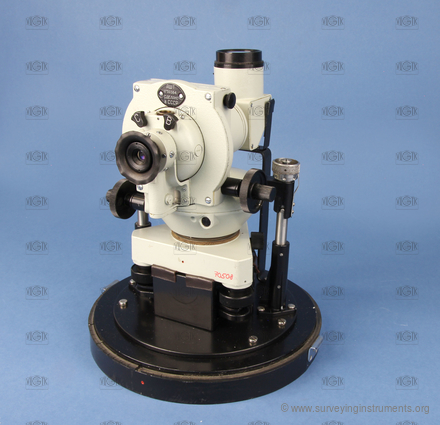

teodolit – SSSR

Název výrobce uvedený na přístroji

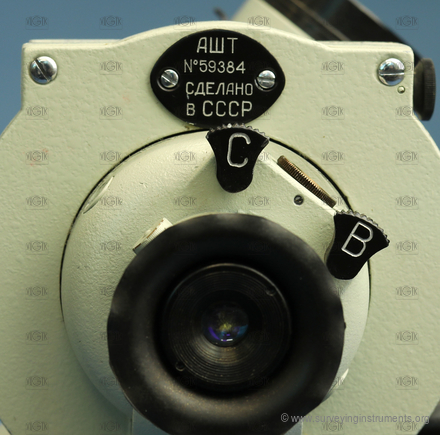

  • AŠT Sdělano v SSSR

Konstrukční zajímavosti
  • lomený dalekohled
  • vodorovný i svislý kruh je v krytu

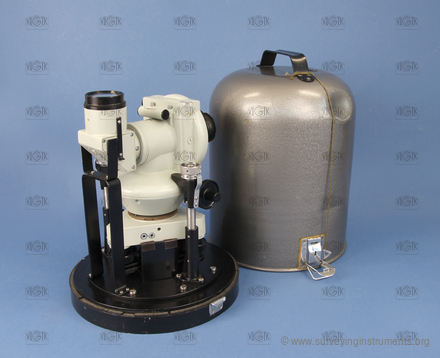

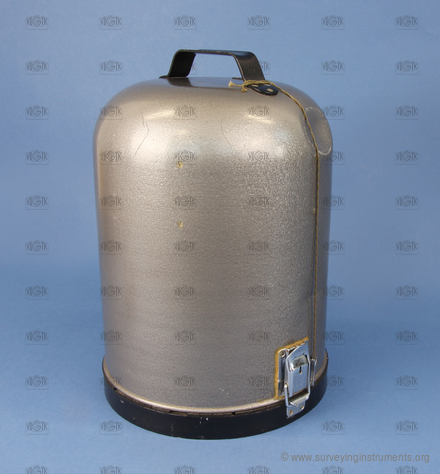

  • příslušenství je ve víku transportní krabice

Informace o používání přístroje
  • meteorologická pozorování balonů a letadel
  • zaostření dalekohledu fixfocus
  • ovládací páčka C (S) mění barvy zorného pole tří stupňová (přirozená, modrá a zelená)
  • ovládací páčka B (V) přepínání mezi dalekohledem a kolimátorem
  • možnost připojení elektrické energie (osvětlení)
  • integrovaný buzolní usměrňovač s přímým sledováním
  • trojpodstavcová souprava a podložka s kruhovými drahami pro osvětlení

Informace o stavu přístroje
  • výborný - funkční

  • VÚGTK: S0189
  • Vlastník: Národní technické muzeum
  • Výrobce: SSSR
  • Vyrobeno: 01.01.1965
  • Délka: 200 mm
  • Šířka: 180 mm
  • Výška: 215 mm
  • Hmotnost: 2680 g
  • S/N: 59384

  • ryskový kříž:
  • NK_039
  • typ dalekohledu: pevný
  • připojení ke stativu: deskový s pérovou podložkou
  • typ ustanovky: nekonečná - třecí
  • kompenzátor: ne
  • použité jednotky: ° ' "
  • možnost určení převýšení: ne
  • konstrukce dálkoměru: N/A
  • obraz v dalekohledu: vzpříměný
  • proměnná délka dalekohledu: ne
  • délka dalekohledu se zasunutým okulárem: 245 mm
  • průměr objektivu: 40 mm
  • zvětšení dalekohledu: 20
  • provedení centrovače: není
  • buzola: vestavěná
  • provedení buzoly: usměrňovač
  • průměr vodorovného kruhu: 110 mm
  • hlavní odečítací pomůcka vodorovného kruhu: index
  • počet odečítacích pomůcek vodorovného kruhu: 1
  • nejmenší dílek vodorovného kruhu: 6´
  • nastavení nulového čtení na vodorovném kruhu: nelze
  • svislý kruh: ano
  • segment výškového kruhu: ne
  • rozsah segmentu výškového kruhu: 180
  • průměr svislého kruhu: 100 mm
  • hlavní odečítací pomůcky svislého kruhu: index
  • počet odečítacích pomůcek (segmentu) svislého kruhu: 1
  • nejmenší dílek (segmentu) svislého kruhu: 6´
  • křížová libela: ne
  • délka (křížové) libely rovnoběžné se záměrou: 47 mm
  • délka bubliny (křížové) libely rovnoběžné se záměrou: 10 mm
  • nivelační libela: ne
  • sázecí libela: ne
  • indexová libela: ne
  • citlivost alhidádové libely (plate level): 60 "
  • určeno pro práce: speciální
