EOT 2000
Popis
Název výrobce uvedený na přístroji
CARL ZEISS JENA
Konstrukční zajímavosti

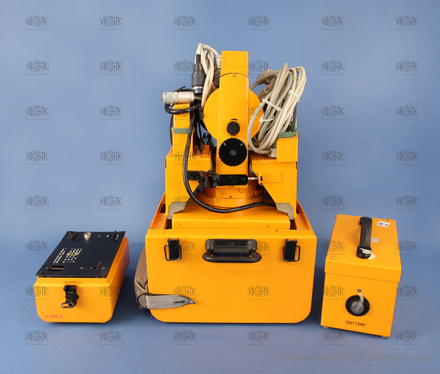

typ přístroje - kompaktní kombinace elektronického dálkoměru a klasického teodolitu
teodolit Theo 010B je upravenou alhidádovou částí nasazen na kvádr, obsahující dálkoměr
levý nosník teodolitu je rozšířen, v něm je vestavěn měřící přístroj intenzity odraženého signálu s ovládacím točítkem
dále je na levém nosníku ovládací prvek s polohou 1, 2 pro osvětlení
centrovač je vložen do těla dálkoměru
kabelem připojený displej a tlačítkový panel
přístroj je možné použít pro běžnou trojpodstavcovou soupravu
Informace o používání přístroje
přesné práce
Informace o stavu přístroje
chybí čtecí mikroskop
kruhy jsou zakrytovány
Základní údaje
VÚGTK:
S0213
Vlastník:
Národní technické muzeum
Výrobce:
Carl Zeiss Jena
Vyrobeno:
01.01.1980
Délka:
268
mm
Šířka:
250
mm
Výška:
470
mm
Hmotnost:
10810
g
S/N:
200835
Technické parametry
ryskový kříž:
typ dalekohledu:
prokladný oběma konci
připojení ke stativu:
deskový s pérovou podložkou
typ ustanovky:
jiná
kompenzátor:
ano
použité jednotky:
gon
možnost určení převýšení:
ano
typ dálkoměru:
elektronický
konstrukce dálkoměru:
integrovaný
dosah dálkoměru:
2000
m
obraz v dalekohledu:
vzpřímený
délka dalekohledu se zasunutým okulárem:
180
mm
průměr objektivu:
39
mm
minimální vzdálenost zaostření dalekohledu:
1800
mm
zvětšení dalekohledu:
30
provedení centrovače:
v těle přístroje
vodorovný kruh:
ano
průměr vodorovného kruhu:
110
mm
hlavní odečítací pomůcka vodorovného kruhu:
koincidenční mikrometr
nejmenší dílek vodorovného kruhu:
10"
nastavení nulového čtení na vodorovném kruhu:
pastorek
svislý kruh:
ano
průměr svislého kruhu:
104
mm
hlavní odečítací pomůcky svislého kruhu:
koincidenční mikrometr
nejmenší dílek (segmentu) svislého kruhu:
10"
citlivost alhidádové libely (plate level):
20
"
určeno pro práce:
přesné
