Zeměměřické a astronomické přístroje používané na území ČR od 16. do konce 20. století

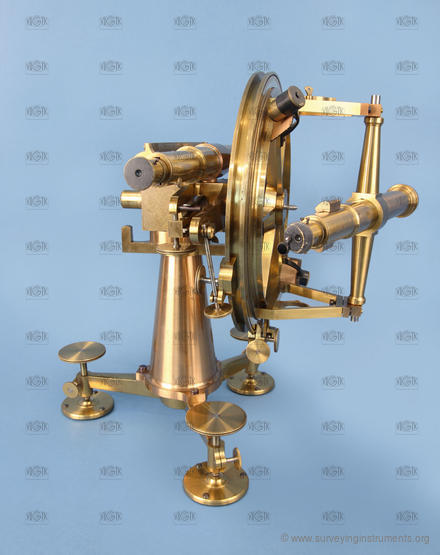

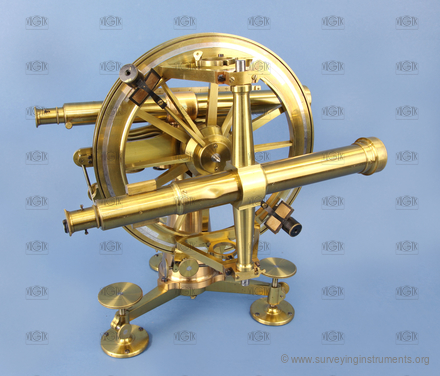

teodolit – Reichenbach

Typ přístroje
  • obdoba Bordova kruhu

Název výrobce uvedený na přístroji

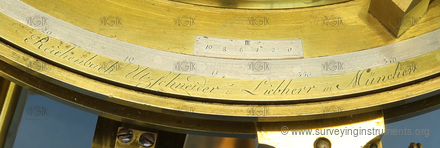

  • Reichenbach Utzschneider Liebherr in München

Konstrukční zajímavosti
  • integrovaná sluneční clona hlavního dalekohledu
  • repetiční přístroj
  • pomocný dalekohled pro kontrolu stability (zvětšení pomocného dalekohledu je 25x)
  • pravděpodobně chybí velmi přesná alhidádová libela (pouze držáky)
  • není vyloučena dodatečná přestavba
  • vodorovný kruh lze po přemontování posadit do svislé polohy
  • v případě kruhu ve svislé poloze je k dispozici velmi přesná nivelační libela

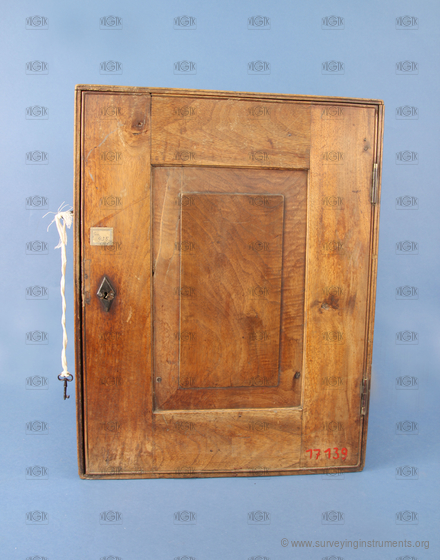

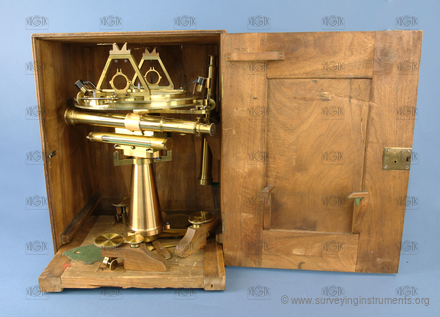

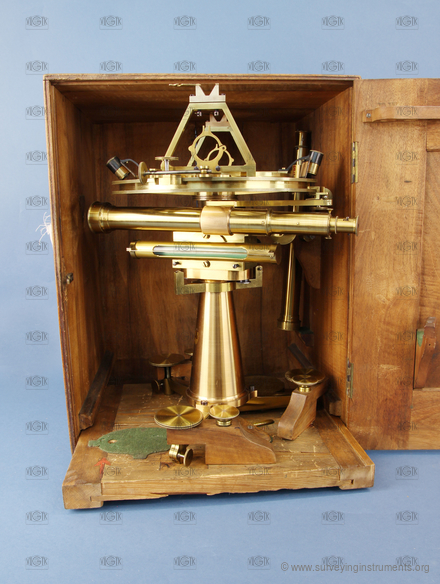

  • v transportní bedně je protizávaží, které nelze použít
  • stavěcí šrouby opatřeny hrotem (do dřeva, je možno přidat patku na pilíř)

Informace o používání přístroje
  • velmi přesná měření

Informace o stavu přístroje
  • zachovalý
  • pravděpodobně neúplný
  • unikát

  • VÚGTK: S0214
  • Vlastník: Národní technické muzeum
  • Výrobce: Reichenbach
  • Vyrobeno: 01.01.1817
  • Délka: 333 mm
  • Šířka: 284 mm
  • Výška: 429 mm
  • Hmotnost: 9190 g
  • S/N:

  • ryskový kříž:
  • NK_001
  • typ dalekohledu: překladný
  • připojení ke stativu: N/A
  • typ ustanovky: hrubá na obvod
  • kompenzátor: ne
  • použité jednotky: ° ' "
  • možnost určení převýšení: ne
  • konstrukce dálkoměru: N/A
  • proměnná délka dalekohledu: ne
  • délka dalekohledu se zasunutým okulárem: 306 mm
  • průměr objektivu: 29 mm
  • zvětšení dalekohledu: 25
  • provedení centrovače: není
  • buzola: není
  • průměr vodorovného kruhu: 248 mm
  • hlavní odečítací pomůcka vodorovného kruhu: vernier
  • počet odečítacích pomůcek vodorovného kruhu: 4
  • nejmenší dílek vodorovného kruhu: 10"
  • nastavení nulového čtení na vodorovném kruhu: repetiční
  • svislý kruh: ne
  • segment výškového kruhu: ne
  • křížová libela: ne
  • délka (křížové) libely kolmé na záměru: 185 mm
  • délka bubliny (křížové) libely kolmé na záměru: 20 mm
  • nivelační libela: ne
  • sázecí libela: ne
  • indexová libela: ne
  • určeno pro práce: velmi přesné
