Zeměměřické a astronomické přístroje používané na území ČR od 16. do konce 20. století

KNK 8,8x

Název výrobce uvedený na přístroji
  • Srb a Štys Praha, Czecho-Slovakia

Konstrukční zajímavosti
  • připojení na fotografický stativ
  • nivelační libela poškozená, nelze určit její citlivost
  • kapesní nivelační přístroj
  • typ konstrukce I.

Informace o stavu přístroje
  • zachovalý

  • VÚGTK: S0225
  • Vlastník: Hornicko-geologická fakulta, VŠB-TUO
  • Výrobce: Srb a Štys
  • Vyrobeno: 01.01.1939
  • Délka: 98 mm
  • Šířka: 55 mm
  • Výška: 63 mm
  • Hmotnost: 530 g
  • S/N: 358

  • ryskový kříž:
  • NK_004
  • typ dalekohledu: pevný
  • připojení ke stativu: speciální
  • typ ustanovky: hrubá na osu
  • kompenzátor: ne
  • použité jednotky: ° ' "
  • elevační šroub: ano
  • typ dálkoměru: optický
  • konstrukce dálkoměru: integrovaný
  • obraz v dalekohledu: převrácený
  • proměnná délka dalekohledu: ne
  • délka dalekohledu se zasunutým okulárem: 98 mm
  • průměr objektivu: 13 mm
  • minimální vzdálenost zaostření dalekohledu: 600 mm
  • zvětšení dalekohledu: 10

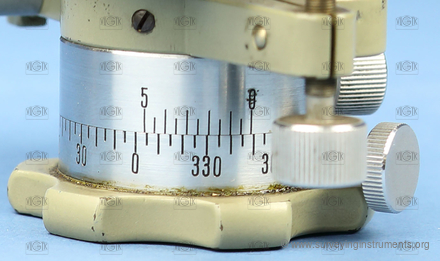

  • vodorovný kruh: ano
  • průměr vodorovného kruhu: 36 mm
  • hlavní odečítací pomůcka vodorovného kruhu: vernier
  • počet odečítacích pomůcek vodorovného kruhu: 1
  • nejmenší dílek vodorovného kruhu: 30'
  • segment výškového kruhu: ne
  • křížová libela: ne
  • nivelační libela: ano
  • délka nivelační libely: 56 mm
  • délka bubliny nivelační libely: 18 mm
  • sázecí libela: ne
  • citlivost sázecí / nivelační libely: 40 "
  • určeno pro práce: hrubé
