Zeměměřické a astronomické přístroje používané na území ČR od 16. do konce 20. století

další úhlová měřidla – J. & J. Frič

Typ měřidla
  • Eklimetr

Název výrobce uvedený na přístroji

  • JOSEF & JAN FRIČ - PRAHA

Konstrukční zajímavosti

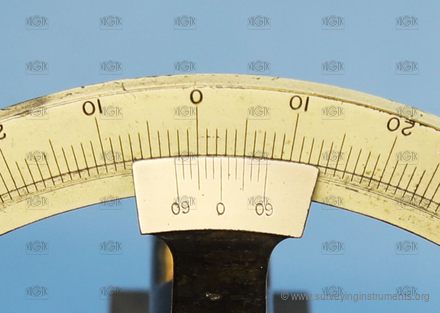

  • svislý kruh je dělen ve stupních 0 - 90 - 0 - 90
  • libela na základně kolmá na záměru má jen dvě rysky, nelze určit její citlivost
  • pravítko bez odsuvné lišty

Informace o používání přístroje
  • mapování měřickým stolem

Informace o stavu přístroje
  • dobrý

  • VÚGTK: S0228
  • Vlastník: Technické muzeum v Brně
  • Výrobce: J. & J. Frič
  • Vyrobeno: 01.01.1895
  • Délka: 870 mm
  • Šířka: 93 mm
  • Výška: 163 mm
  • Hmotnost: 2410 g
  • S/N: 3171

  • ryskový kříž:
  • NK_004
  • typ dalekohledu: prokladný oběma konci
  • připojení ke stativu: N/A
  • typ ustanovky: hrubá na osu
  • kompenzátor: ne
  • použité jednotky: ° ' "
  • možnost určení převýšení: ano
  • konstrukce dálkoměru: integrovaný
  • typ dálkoměru: optický
  • indexová libela: ne
  • obraz v dalekohledu: převrácený
  • proměnná délka dalekohledu: ano
  • délka dalekohledu se zasunutým okulárem: 178 mm
  • délka dalekohledu s vysunutým okulárem: 204 mm
  • průměr objektivu: 21 mm
  • minimální vzdálenost zaostření dalekohledu: 1300 mm
  • zvětšení dalekohledu: 17
  • provedení centrovače: není
  • buzola: není
  • vodorovný kruh: ne
  • nastavení nulového čtení na vodorovném kruhu: nelze
  • svislý kruh: ano
  • segment výškového kruhu: ne
  • průměr svislého kruhu: 110 mm
  • hlavní odečítací pomůcky svislého kruhu: vernier
  • počet odečítacích pomůcek (segmentu) svislého kruhu: 2
  • nejmenší dílek (segmentu) svislého kruhu: 10´
  • křížová libela: ne
  • délka (křížové) libely kolmé na záměru: 50 mm
  • délka bubliny (křížové) libely kolmé na záměru: 11 mm
  • sázecí libela: ne
  • určeno pro práce: běžné
