Zeměměřické a astronomické přístroje používané na území ČR od 16. do konce 20. století

další úhlová měřidla – VÚGTK

Typ měřidla
  • Grafoteodolit

Název výrobce uvedený na přístroji

  • VÚGTK
Konstrukční zajímavosti
  • je vybaven kulovým čepem pro horizontování podle excentricky umístěné krabicové libely

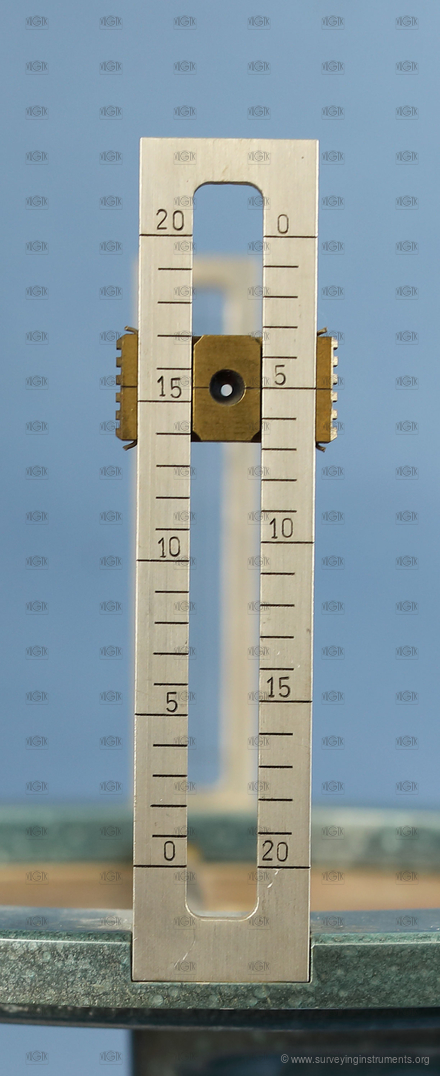

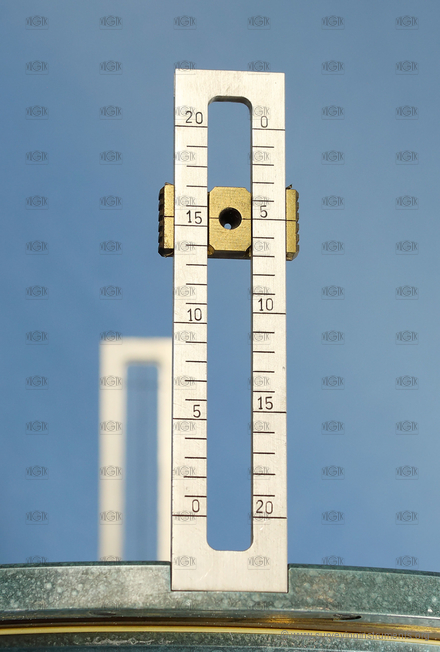

  • má pár průzorů na jedné straně s obousměrnou stupnicí a posuvným otvorem (záměrné zařízení)
  • v ose průzorů je pravítko s nulou uprostřed (ve svislé ose přístroje) s rozsahem 140 mm
  • možnost upevnění na měřické vruty do výdřevy
Informace o používání přístroje
  • prototyp
  • důlní grafometr podle návrhu prof. K. Neseta
Informace o stavu přístroje
  • dobrý


  • VÚGTK: S0230
  • Vlastník: Hornicko-geologická fakulta, VŠB-TUO
  • Výrobce: VÚGTK
  • Vyrobeno: 01.01.1960
  • Délka: 355 mm
  • Šířka: 200 mm
  • Výška: 323 mm
  • Hmotnost: 1550 g
  • S/N: 714;10914

  • typ dalekohledu: N/A
  • připojení ke stativu: čepový
  • typ ustanovky: hrubá na osu
  • kompenzátor: ne
  • použité jednotky: ° ' "
  • možnost určení převýšení: ne
  • konstrukce dálkoměru: N/A
  • indexová libela: ne
  • provedení centrovače: není
  • buzola: není
  • vodorovný kruh: ano
  • průměr vodorovného kruhu: 200 mm

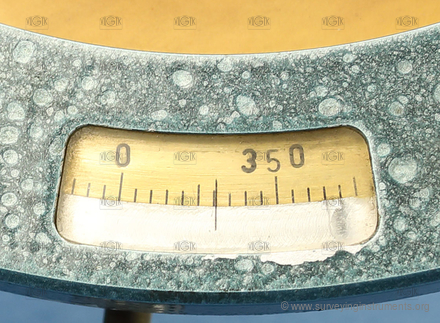

  • hlavní odečítací pomůcka vodorovného kruhu: index
  • nejmenší dílek vodorovného kruhu: 1˚
  • počet odečítacích pomůcek vodorovného kruhu: 1
  • nastavení nulového čtení na vodorovném kruhu: nelze
  • svislý kruh: ne
  • segment výškového kruhu: ne
  • křížová libela: ne
  • sázecí libela: ne
  • určeno pro práce: speciální
